TCP/IP网络模型

TCP/IP模型是互联网的基础，它是一系列网络协议的总称。这些协议可以划分为四层，分别为链路层、网络层、传输层和应用层。

• 链路层：负责封装和解封装IP报文，发送和接受ARP/RARP报文等。
• 网络层：负责路由以及把分组报文发送给目标网络或主机。
• 传输层：负责对报文进行分组和重组，并以TCP或UDP协议格式封装报文。
• 应用层：负责向用户提供应用程序，比如HTTP、FTP、Telnet、DNS、SMTP等。

在网络体系结构中网络通信的建立必须是在通信双方的对等层进行，不能交错。 在整个数据传输过程中，数据在发送端时经过各层时都要附加上相应层的协议头和协议尾（仅数据链路层需要封装协议尾）部分，也就是要对数据进行协议封装，以标识对应层所用的通信协议。

应用层 （Data 数据）

应用层：Application Layer 为应用软件提供接口，使应用程序能够使用网络服务。

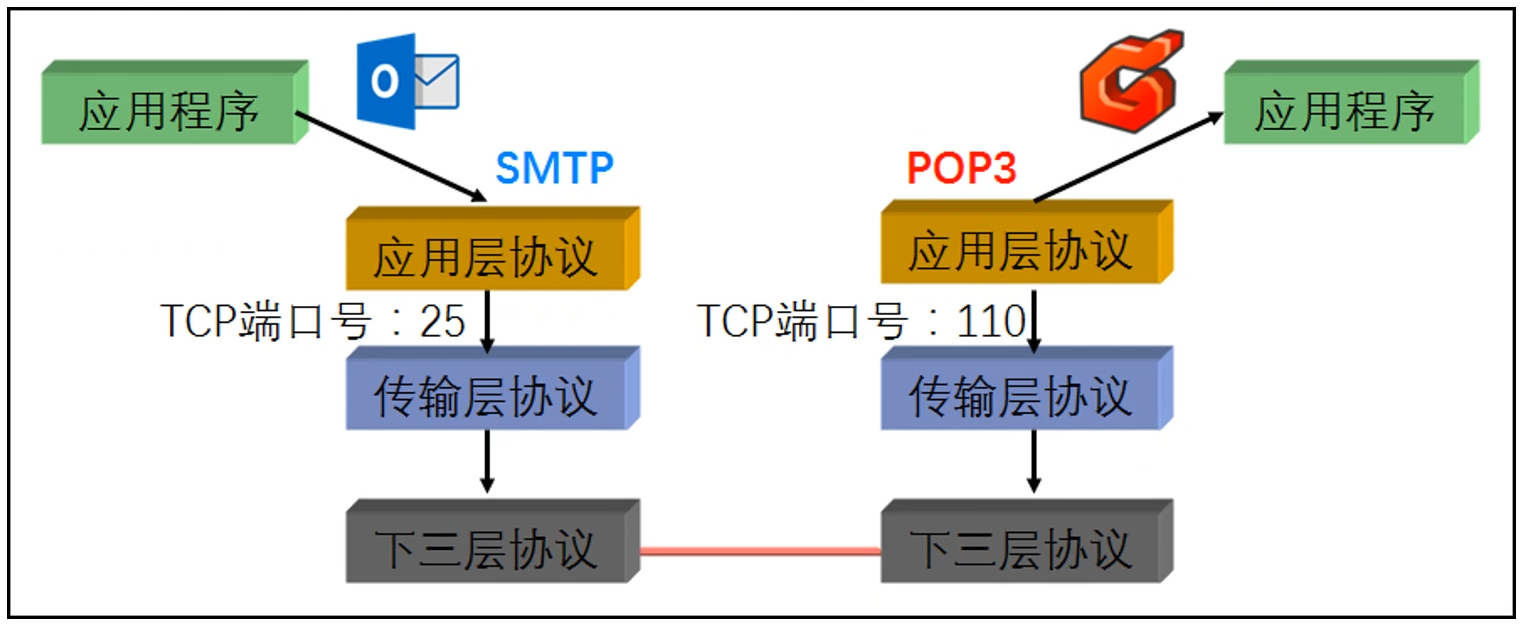

应用层协议指定相应的传输层协议，以及传输层所使用的端口等

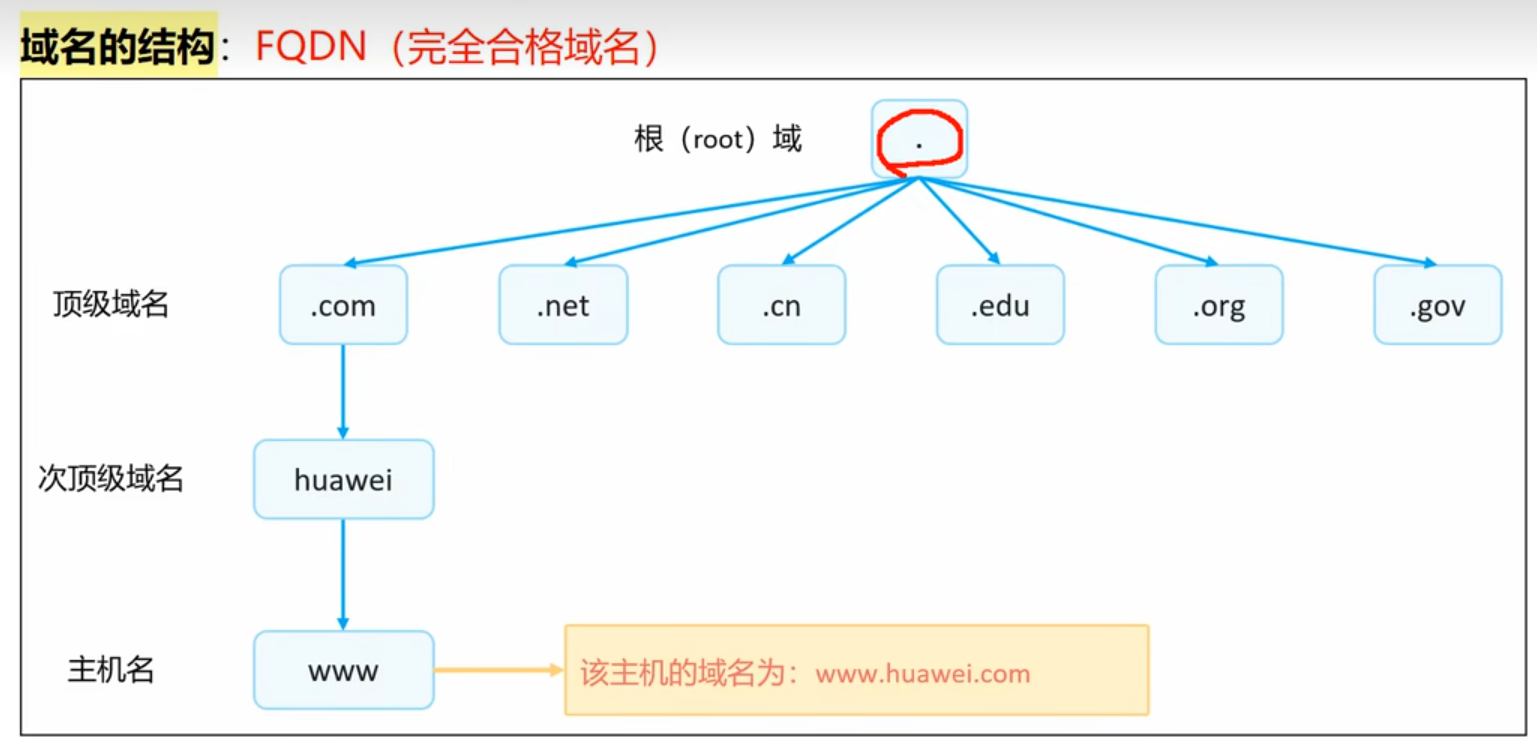

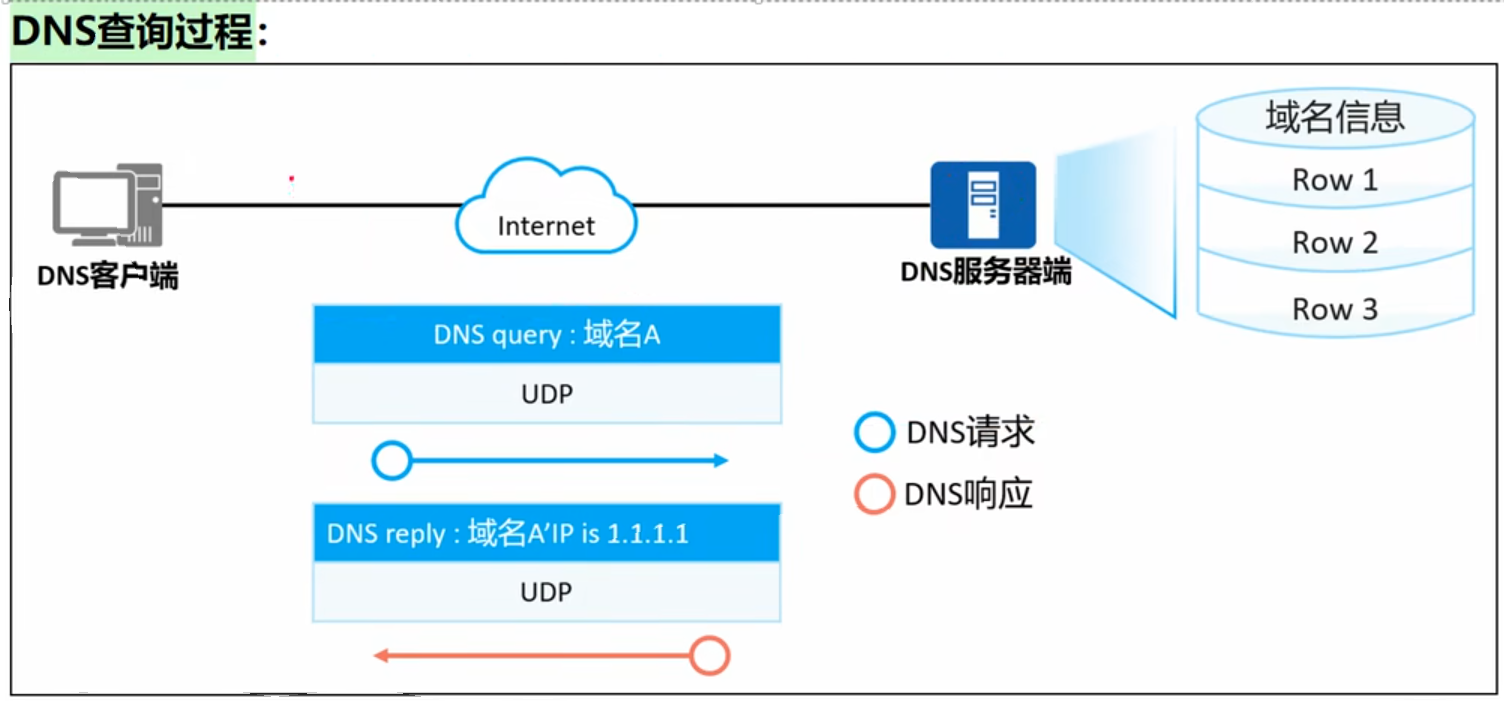

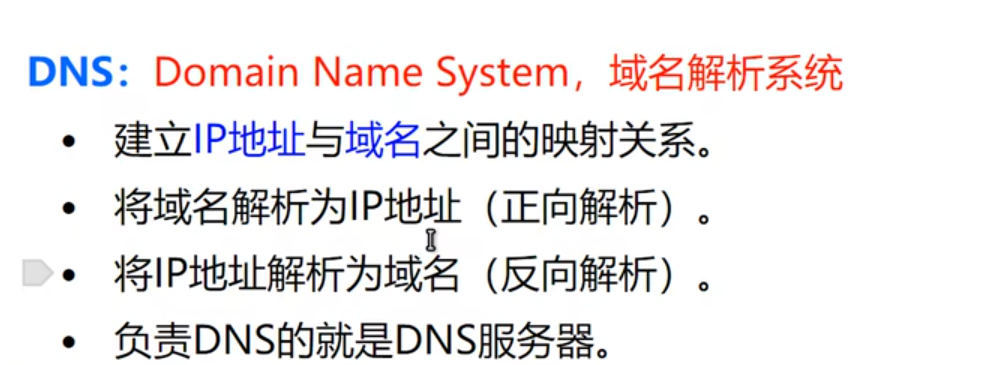

DNS

Domain Name System，域名解析系统 Port：53（TCP & UDP）

1
2
3

nslookup    #DNS调试工具
ipconfig /displaydns    #查看DNS缓存
ipconfig /flushdns    #清空DNS缓存

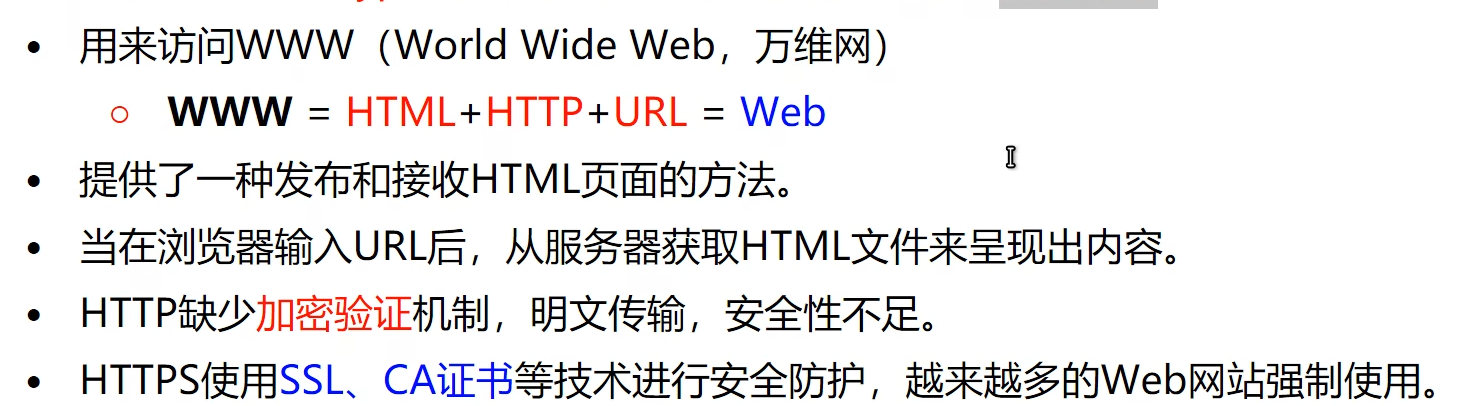

HTTP & HTTPS

Hypertext Transfer Protocol(Secure)，超文本传输（安全）协议 HTTP Port：80（TCP） HTTPS Port：443（TCP,SSL）

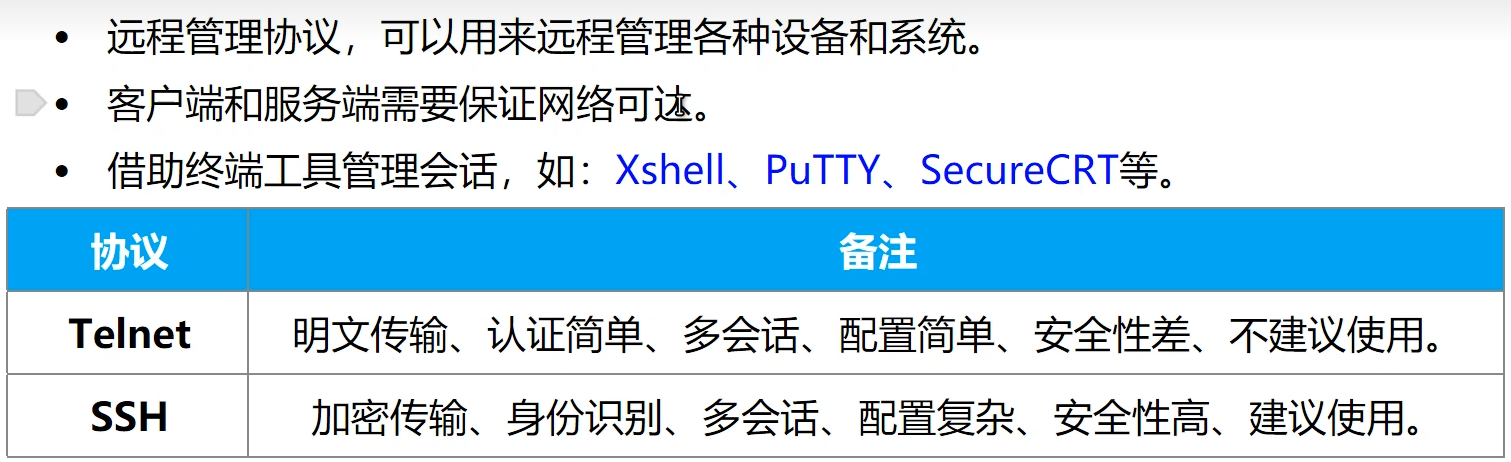

Telnet & SSH

远程管理服务 Telnet Port：23（TCP） SSH Port：22（TCP）

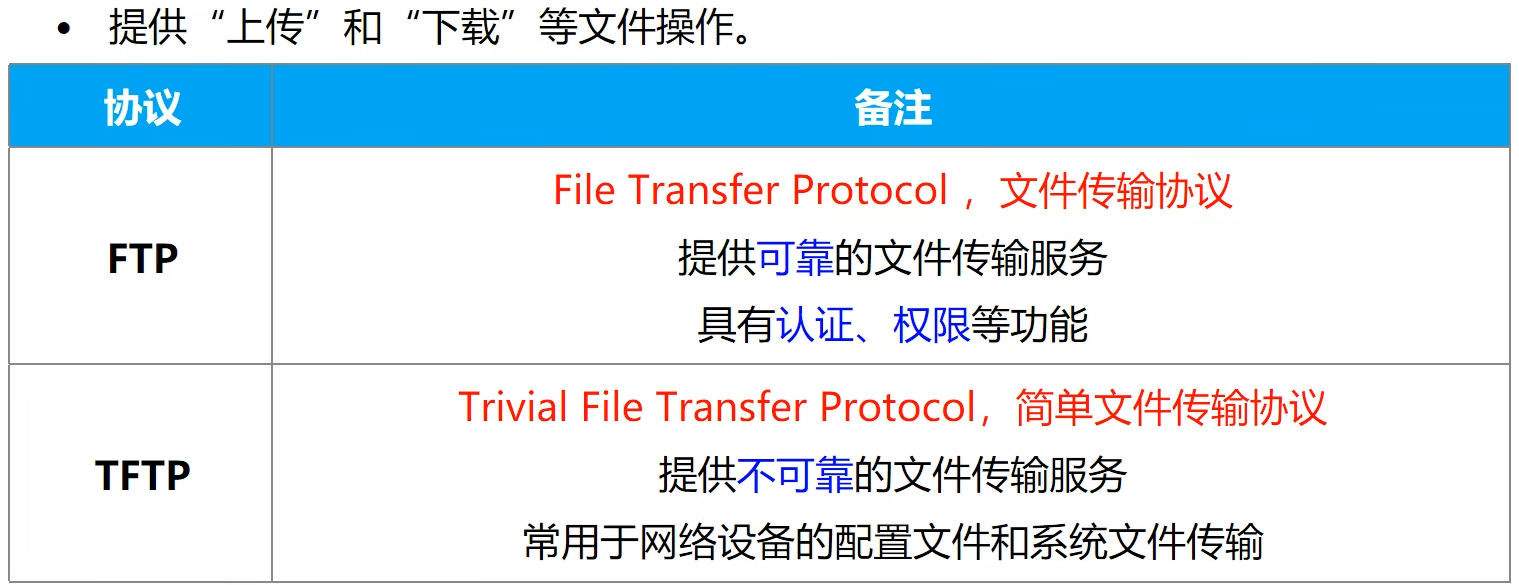

FTP & TFTP

File Transfer Protocol，文件传输协议；
FTP Port：20（FTP-Data，TCP）21（FTP-Control，TCP）

Trivial File Transfer Protoco，简单传输协议
TFTP Port：69（UDP）

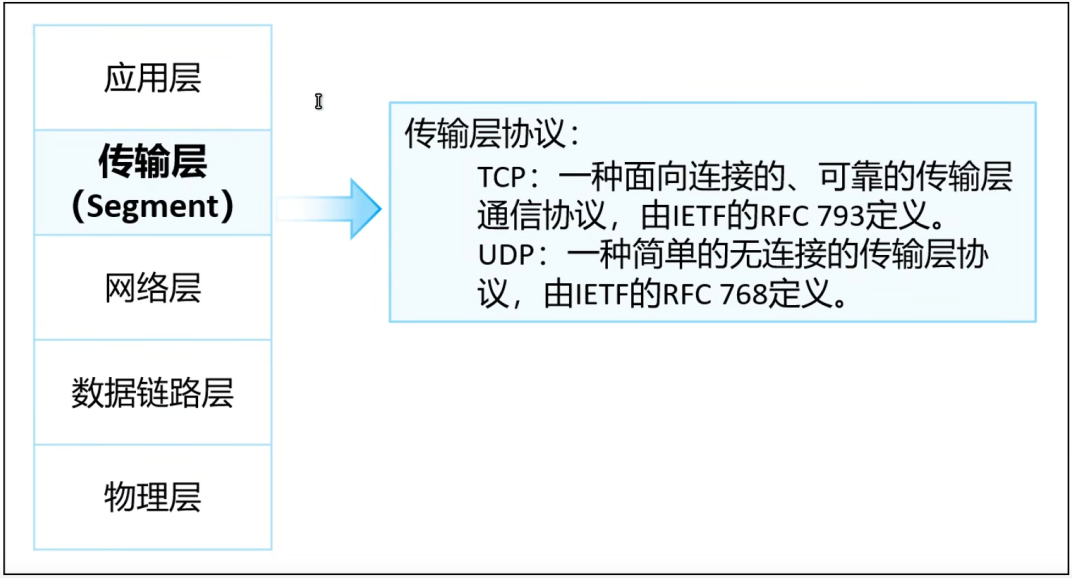

传输层 （Segment 段）

建立“端到端”（Port to Port）的连接。

Port

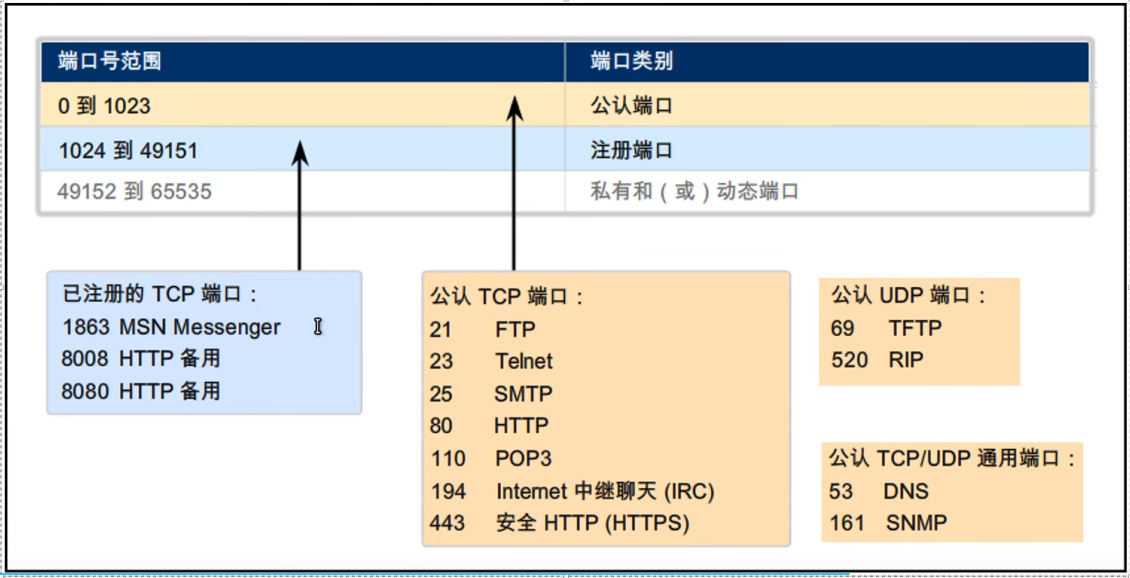

端口号，区分不同的网络服务（应用层协议）

【服务名称和传输协议端口号注册表】

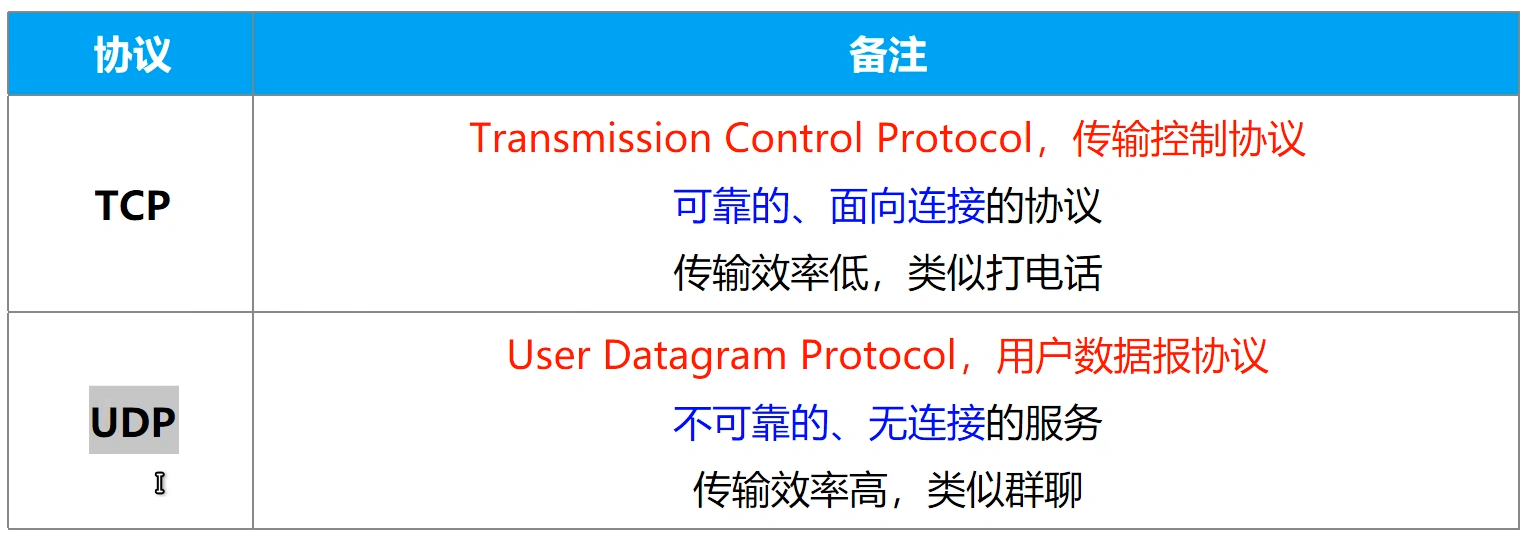

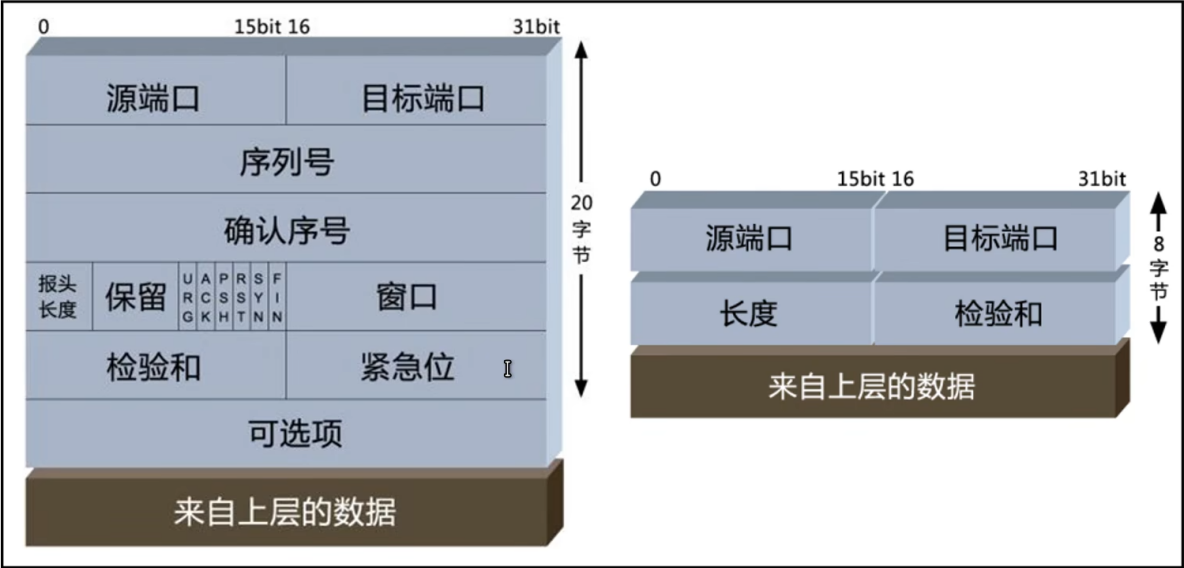

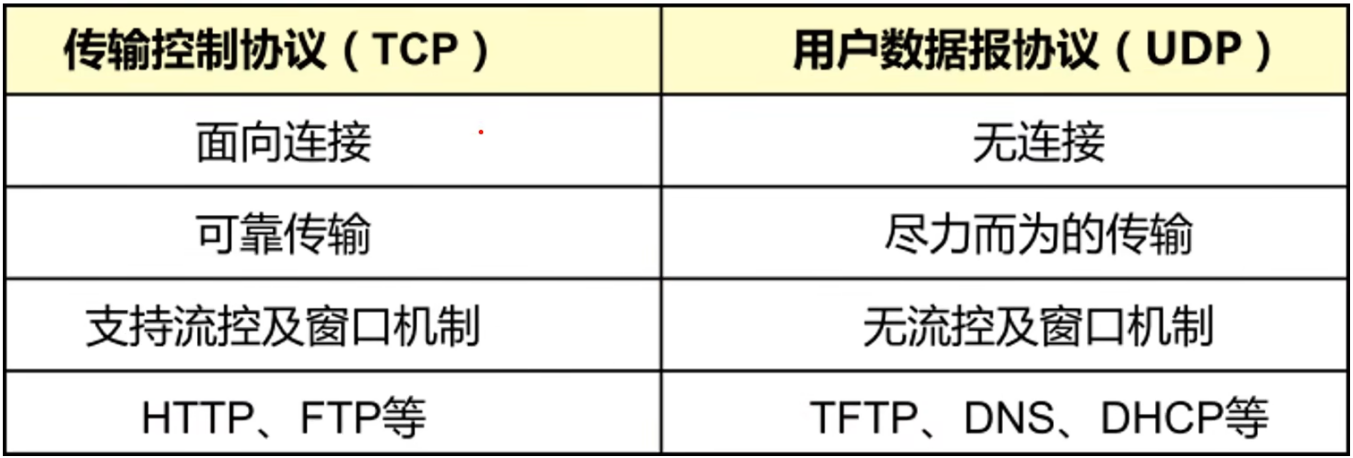

TCP & UDP

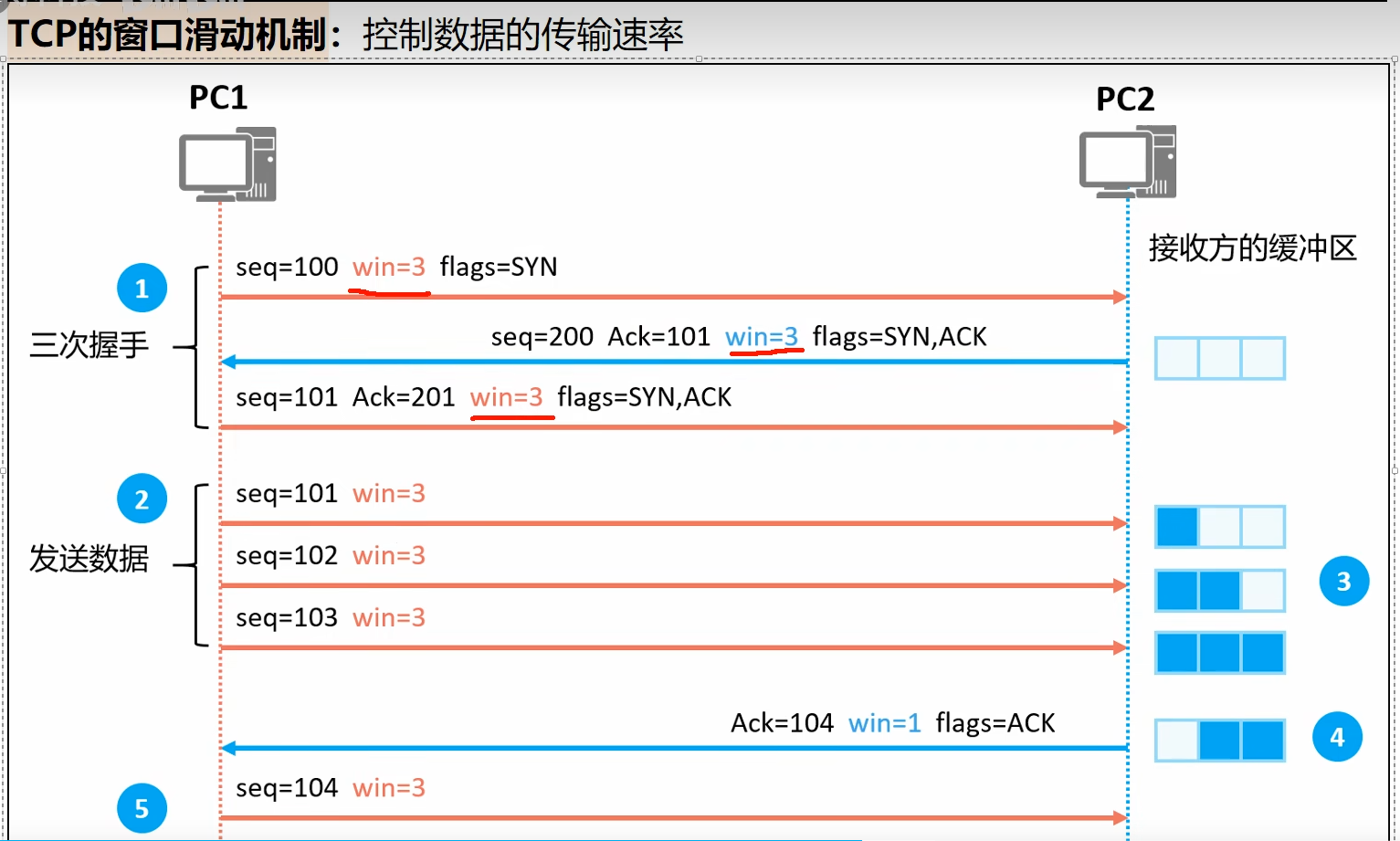

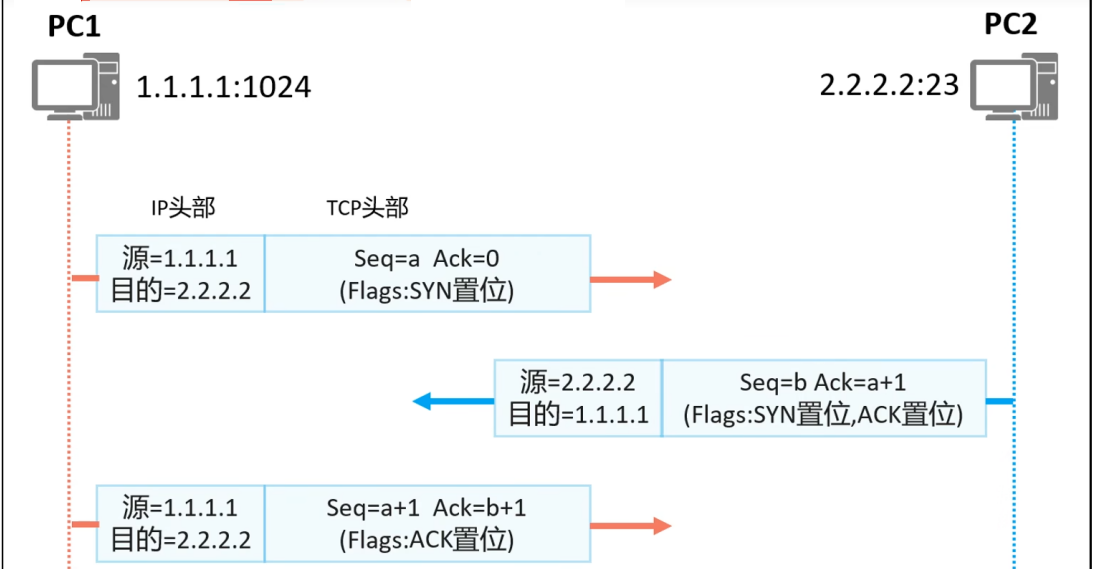

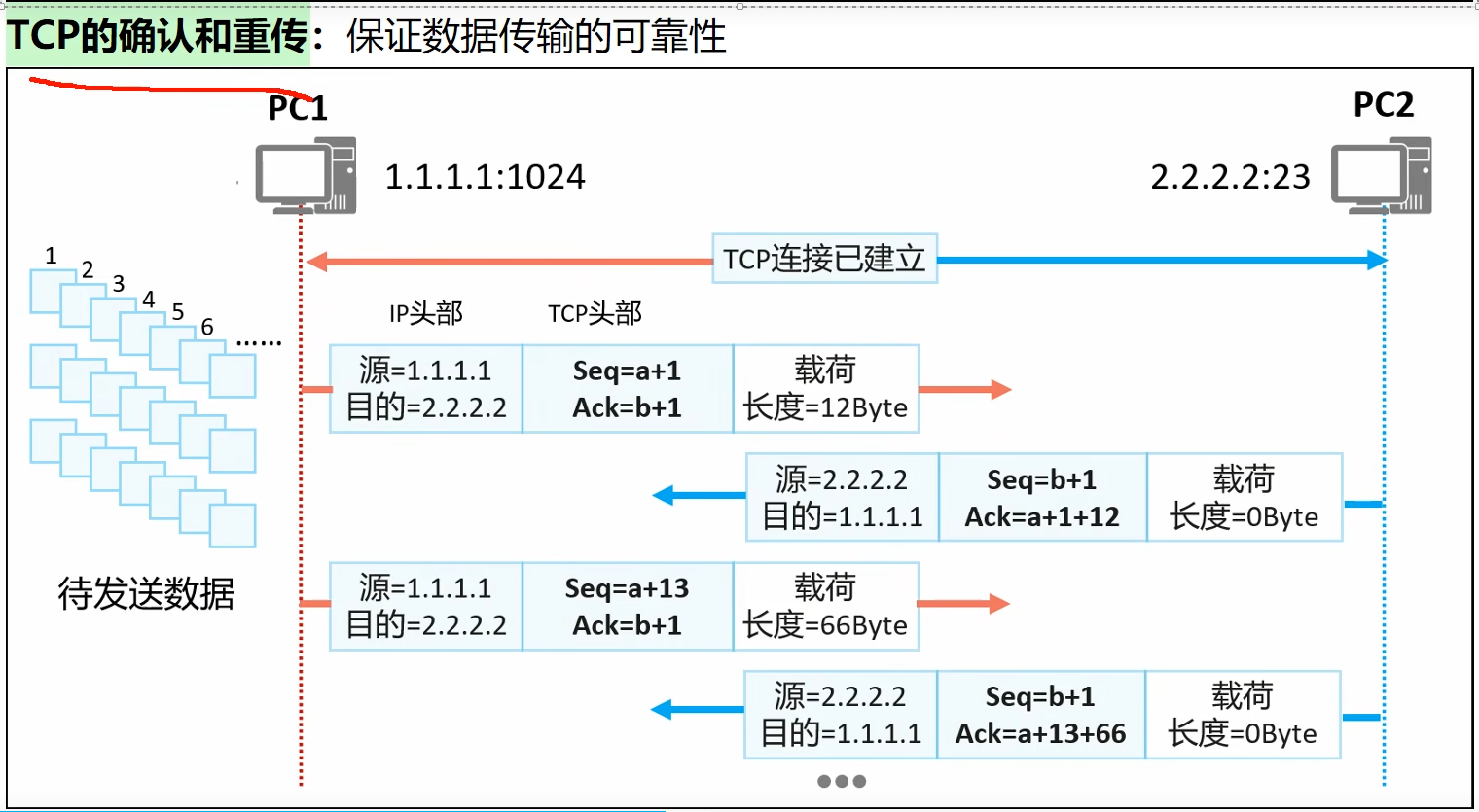

TCP

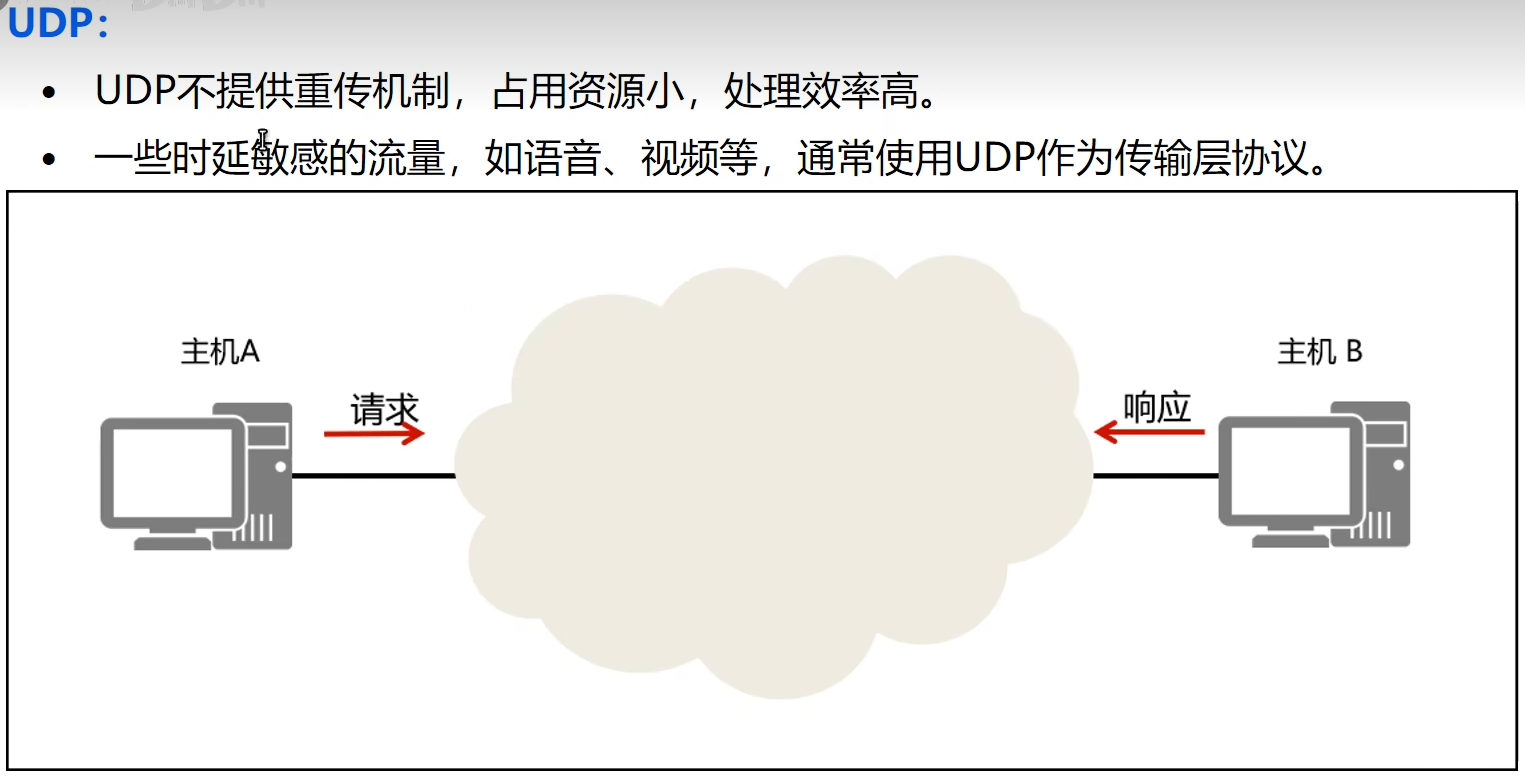

UDP

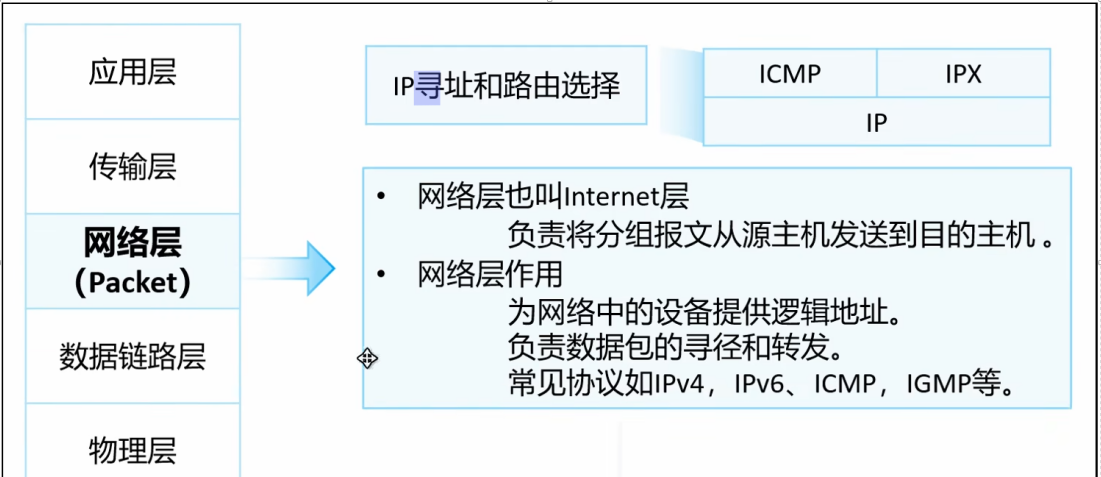

网络层 （Packet 包）

建立“点到点”（End to End）的连接

提供了无连接数据传输服务，即在发送数据报文时不需要先建立连接，每一个IP数据报文独立发送。

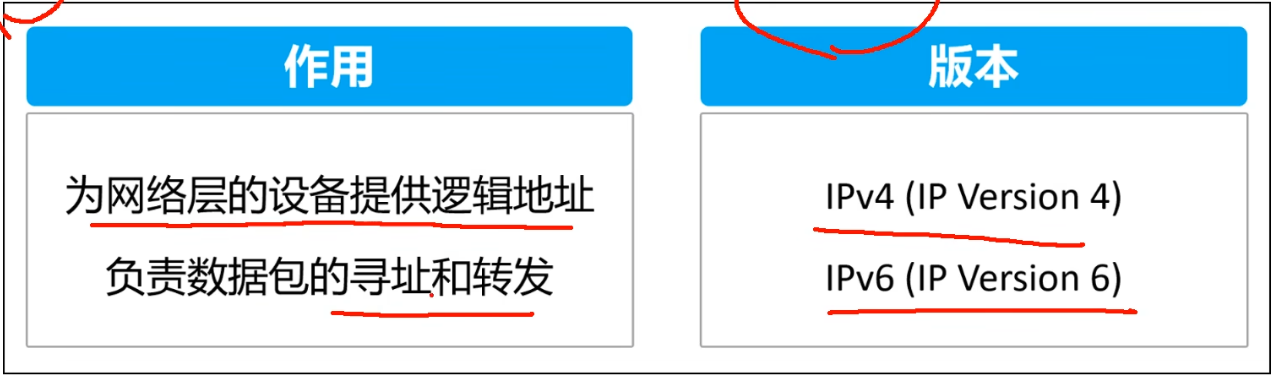

IP

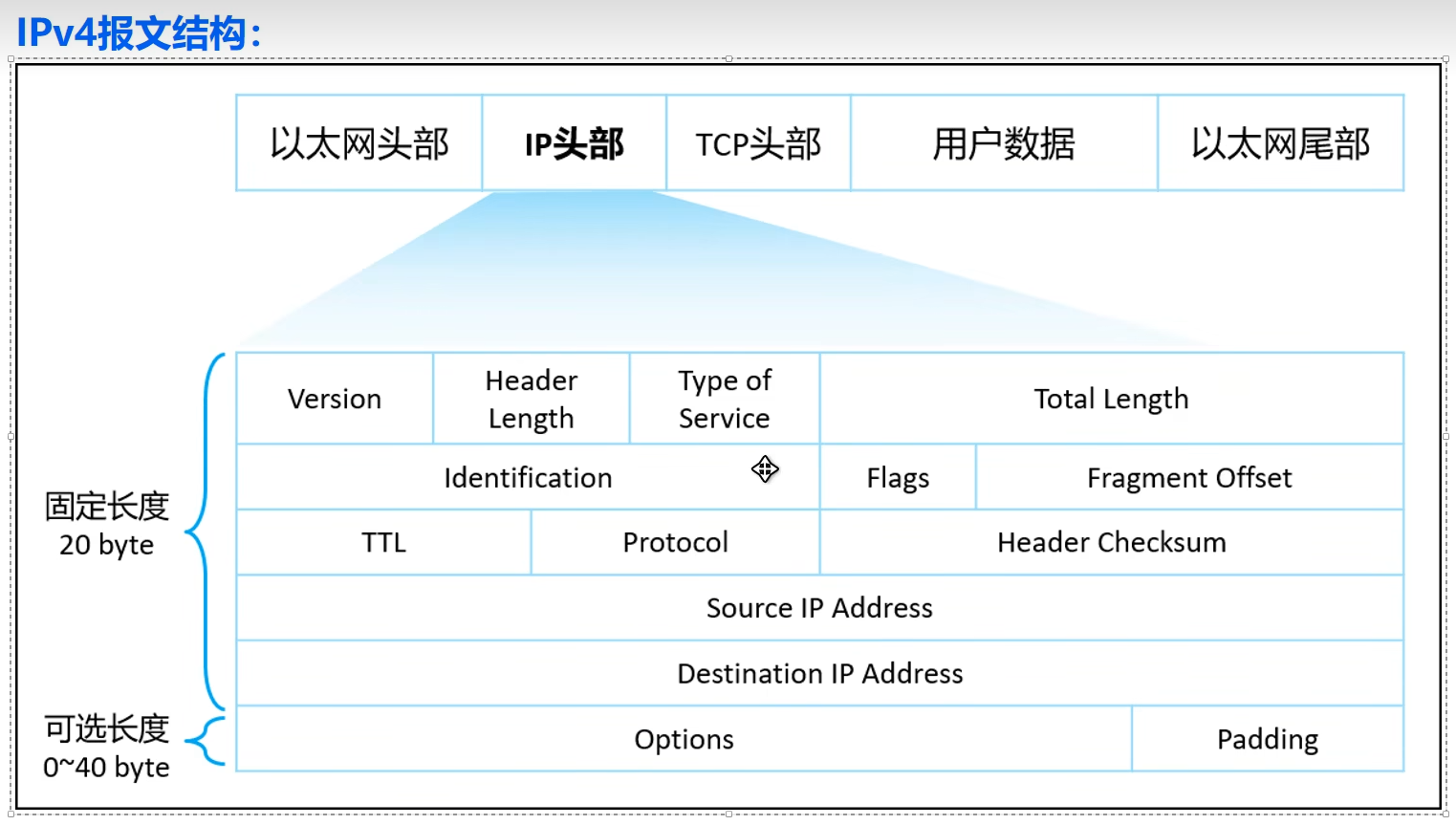

IPv4报文结构

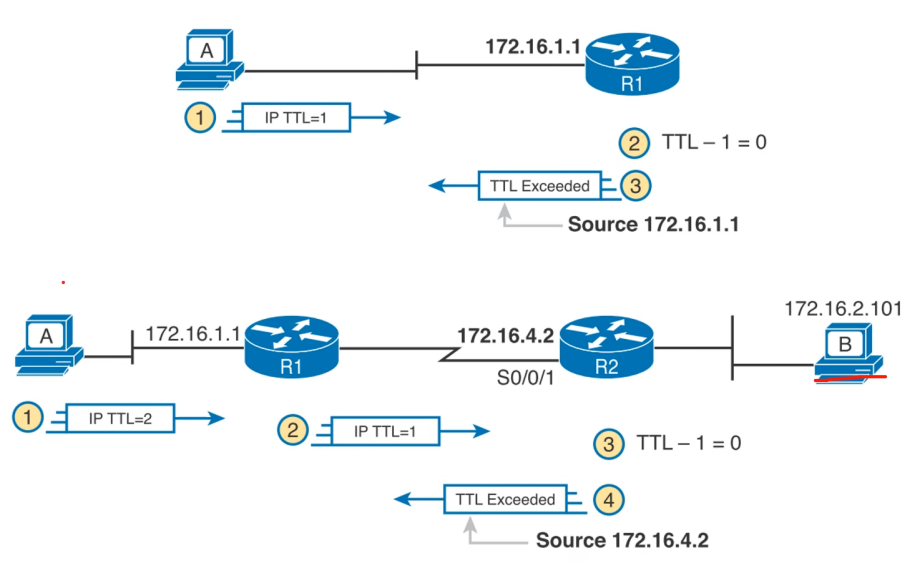

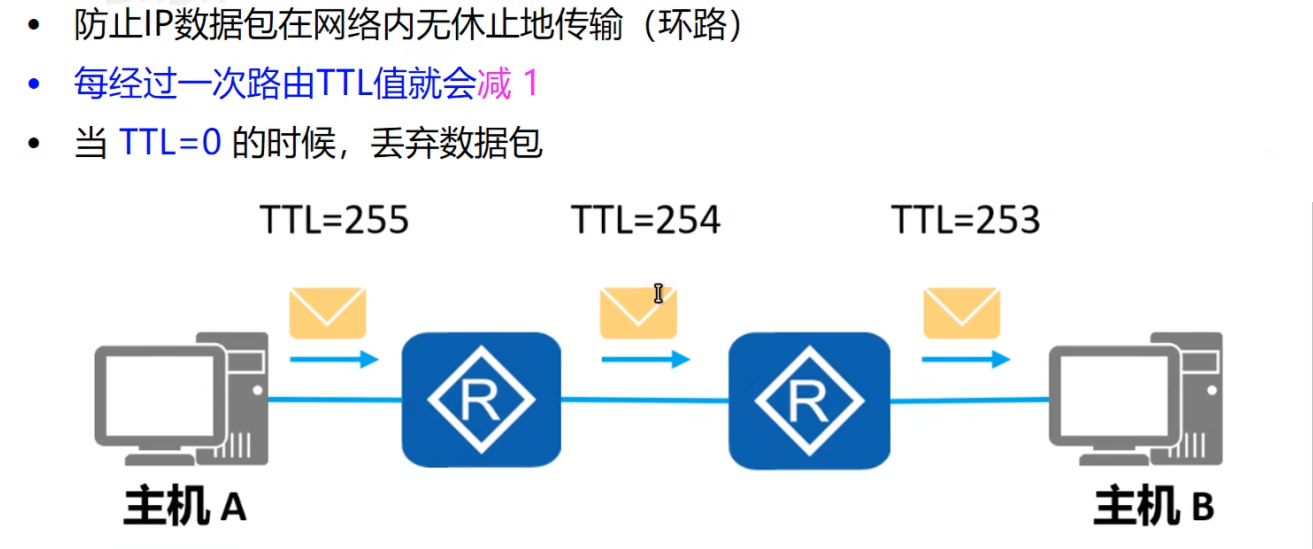

TTL

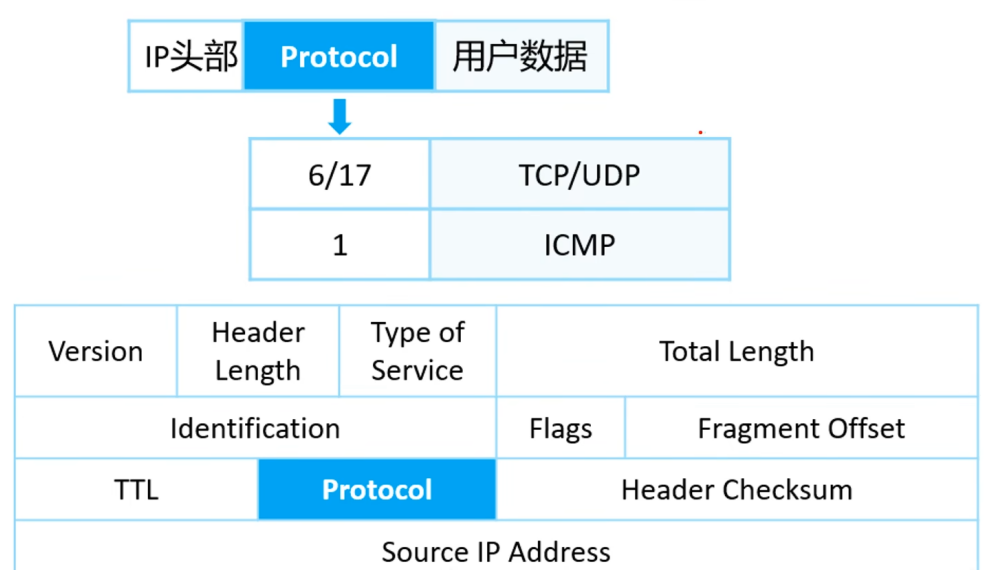

Protocol

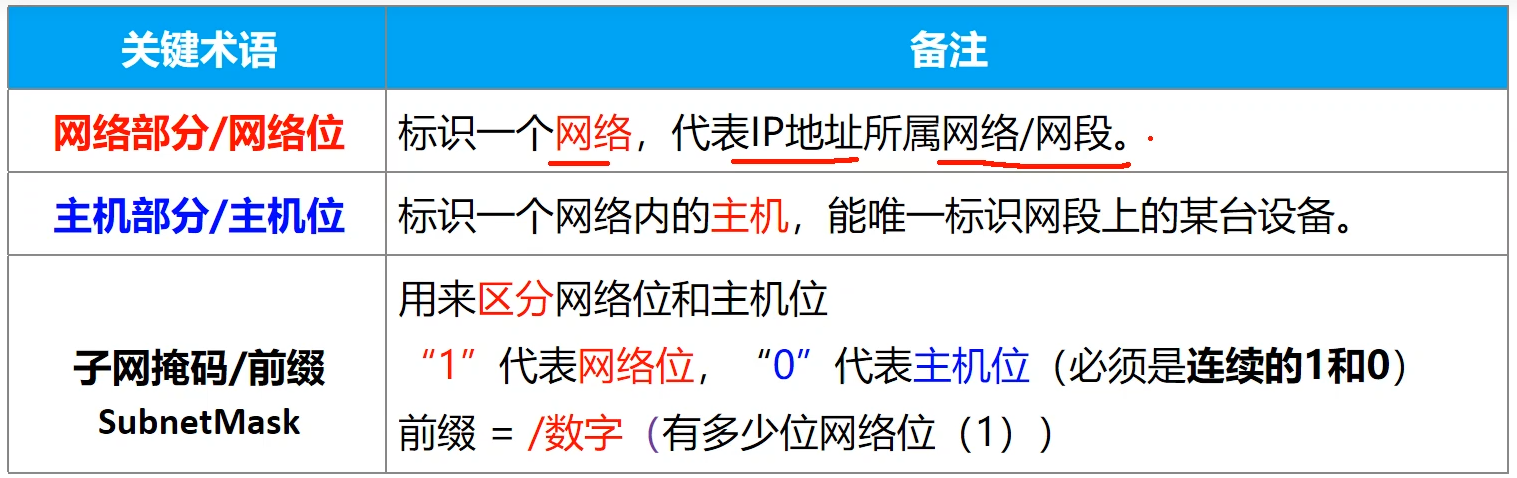

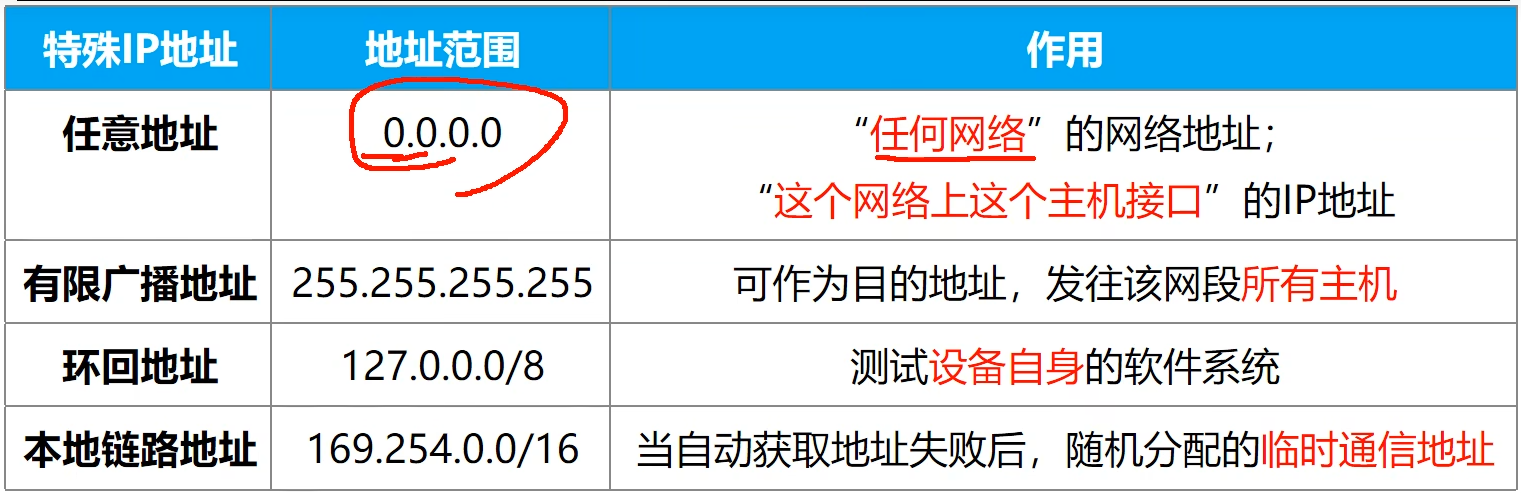

IP地址及子网划分

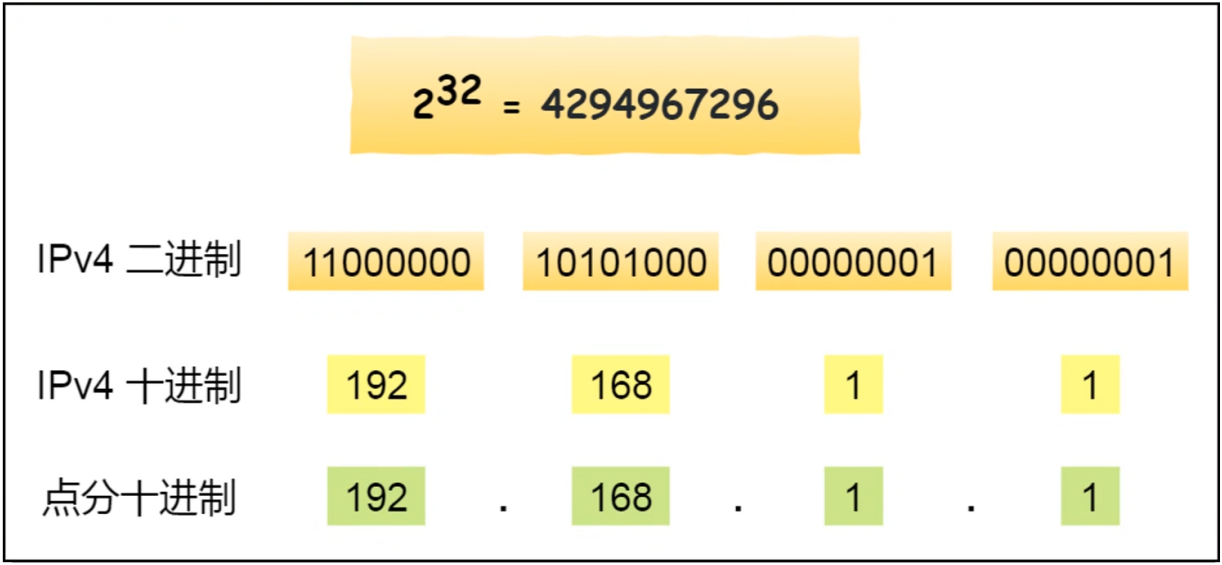

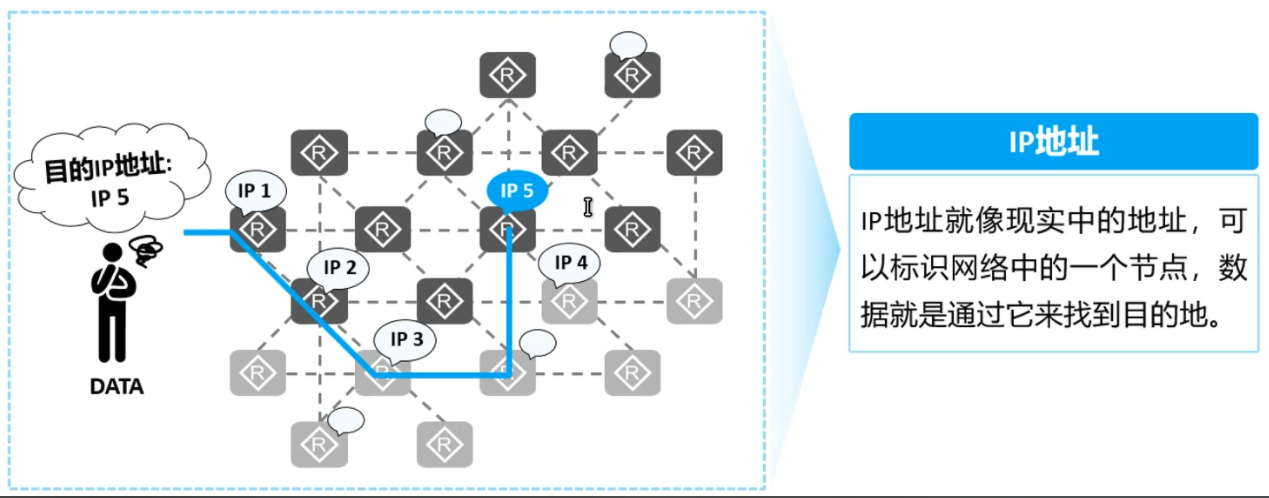

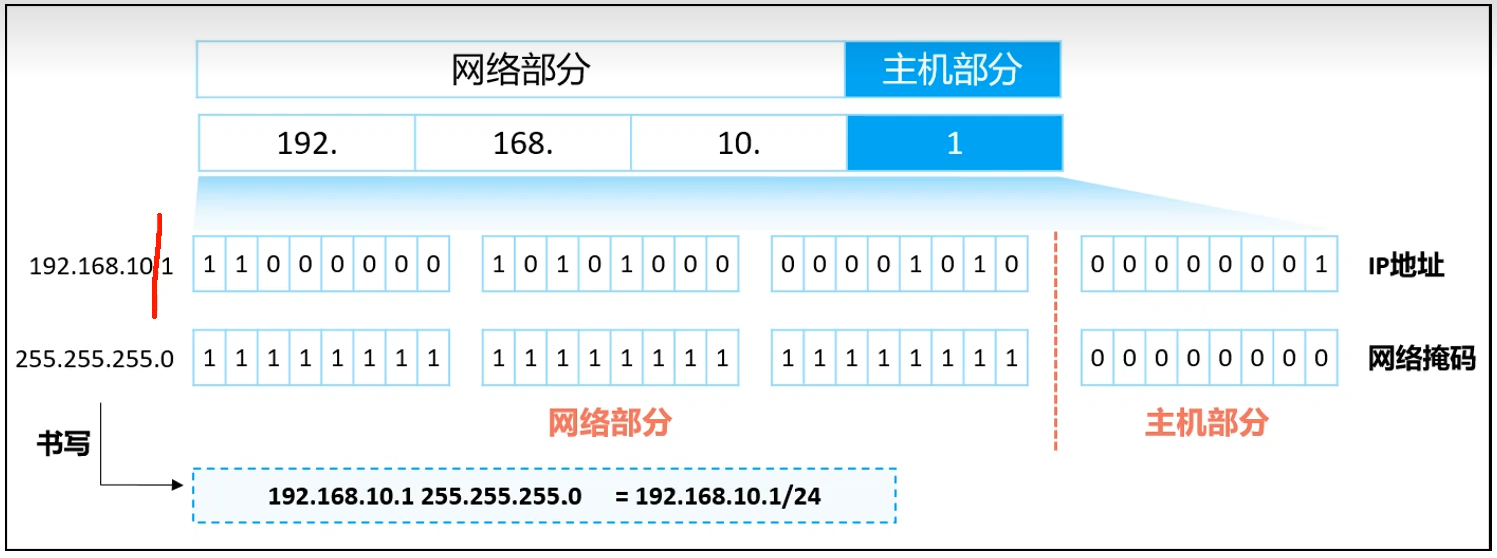

IP地址结构

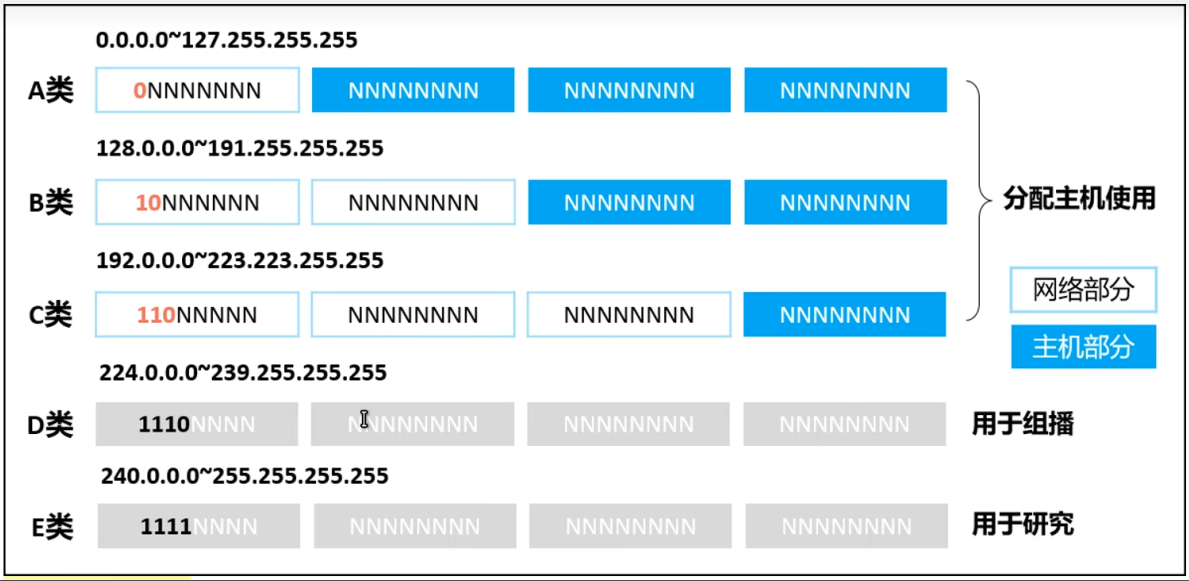

IP地址分类

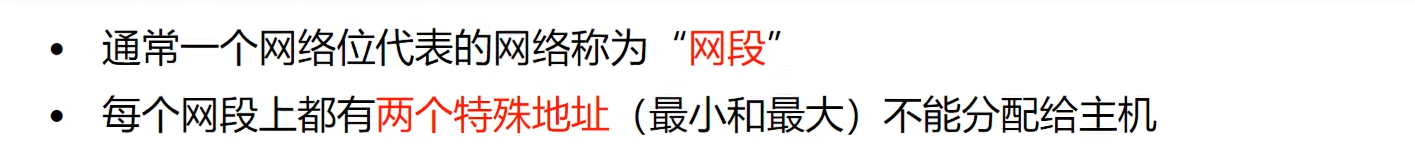

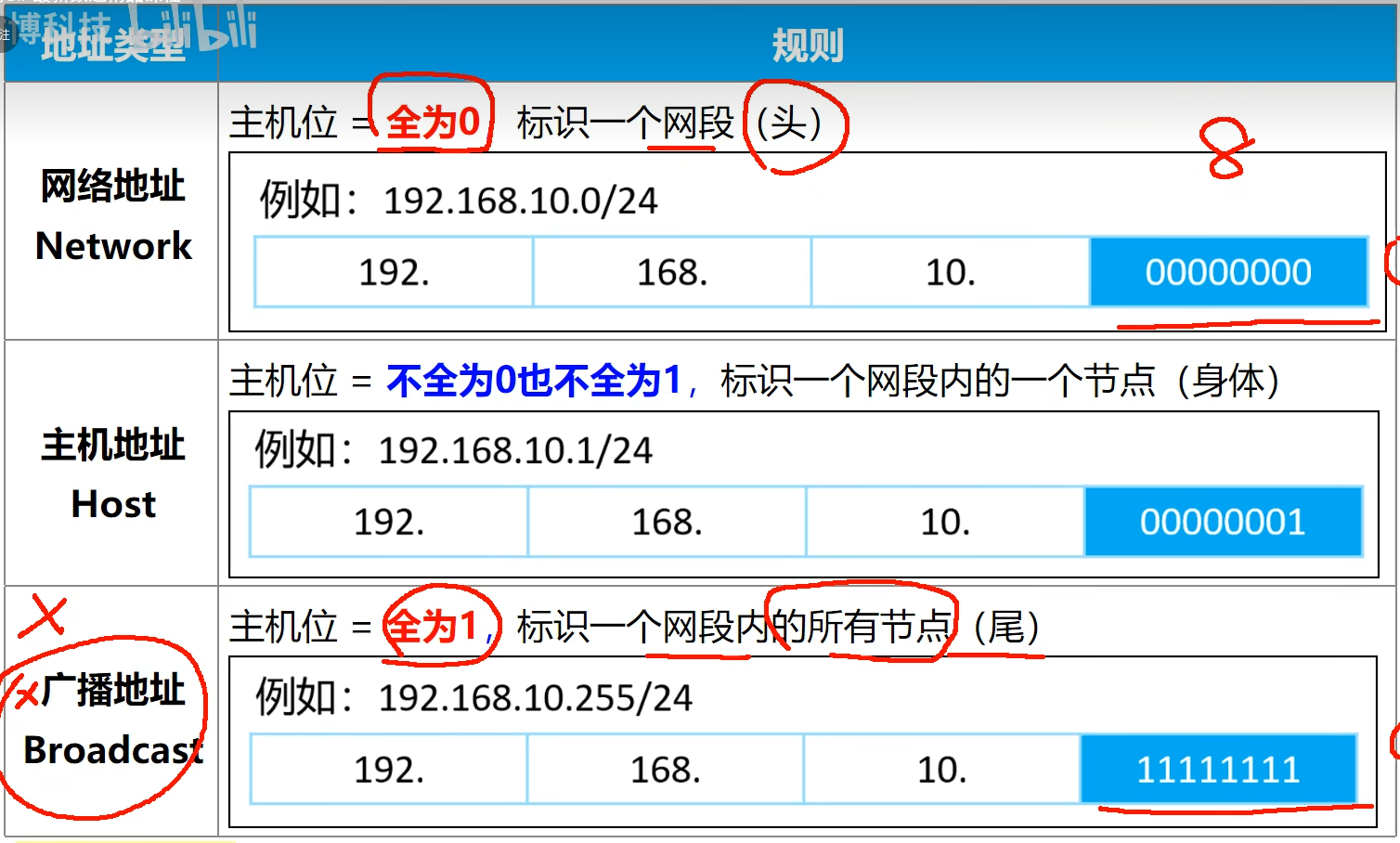

网络地址、主机地址、广播地址

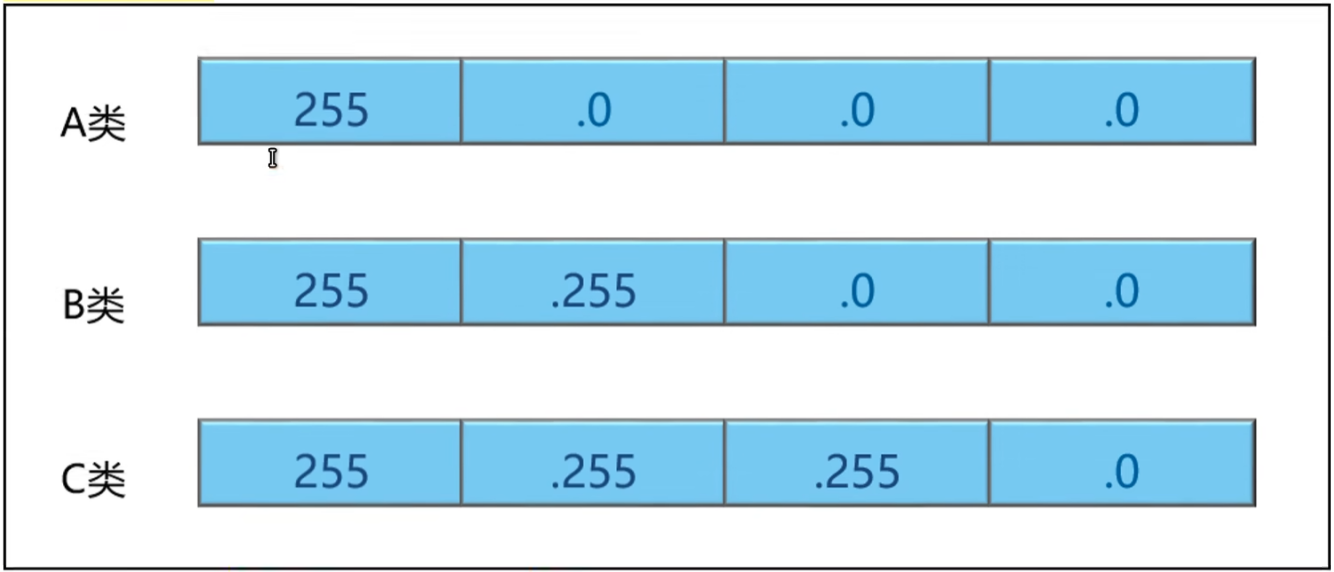

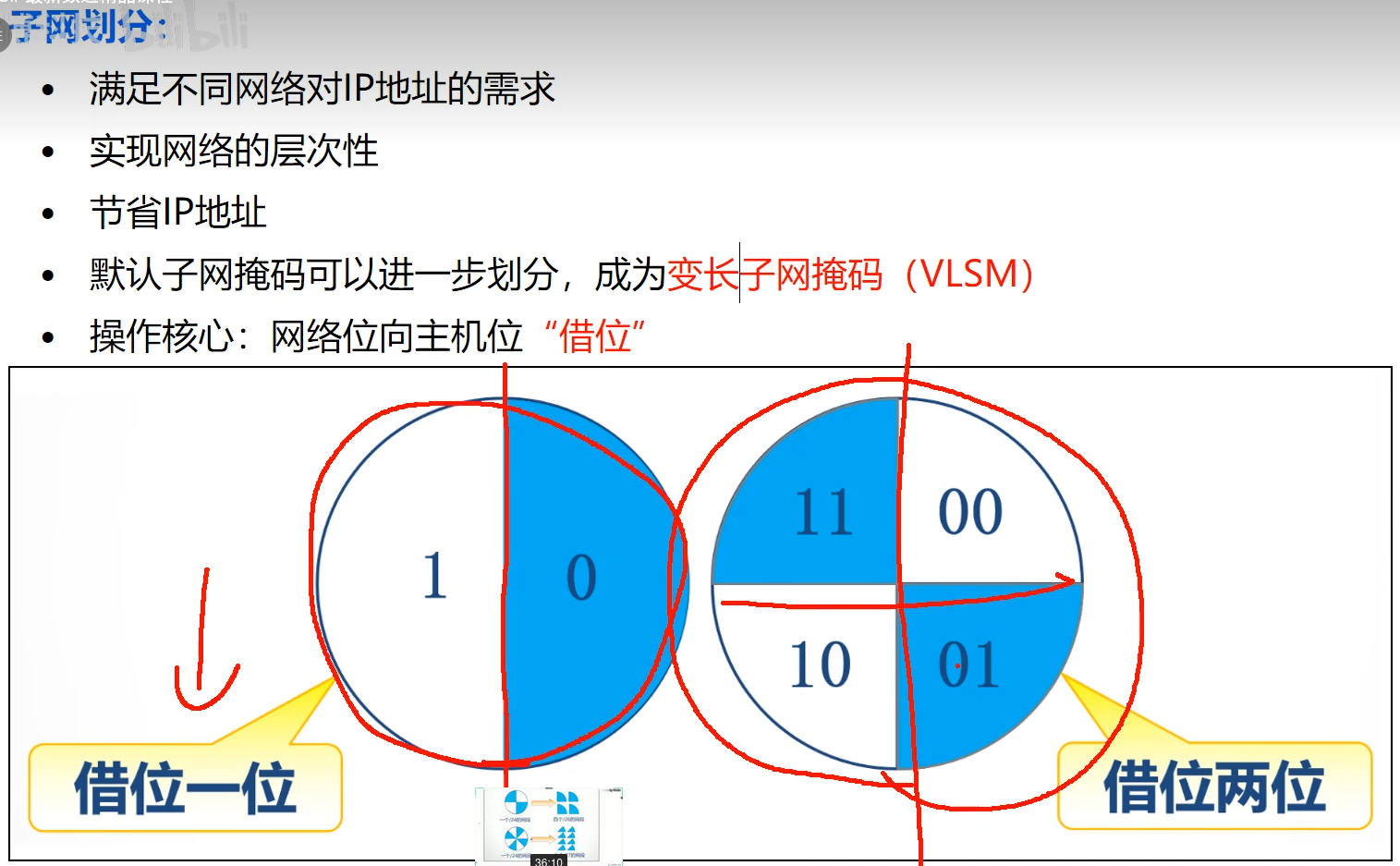

子网划分

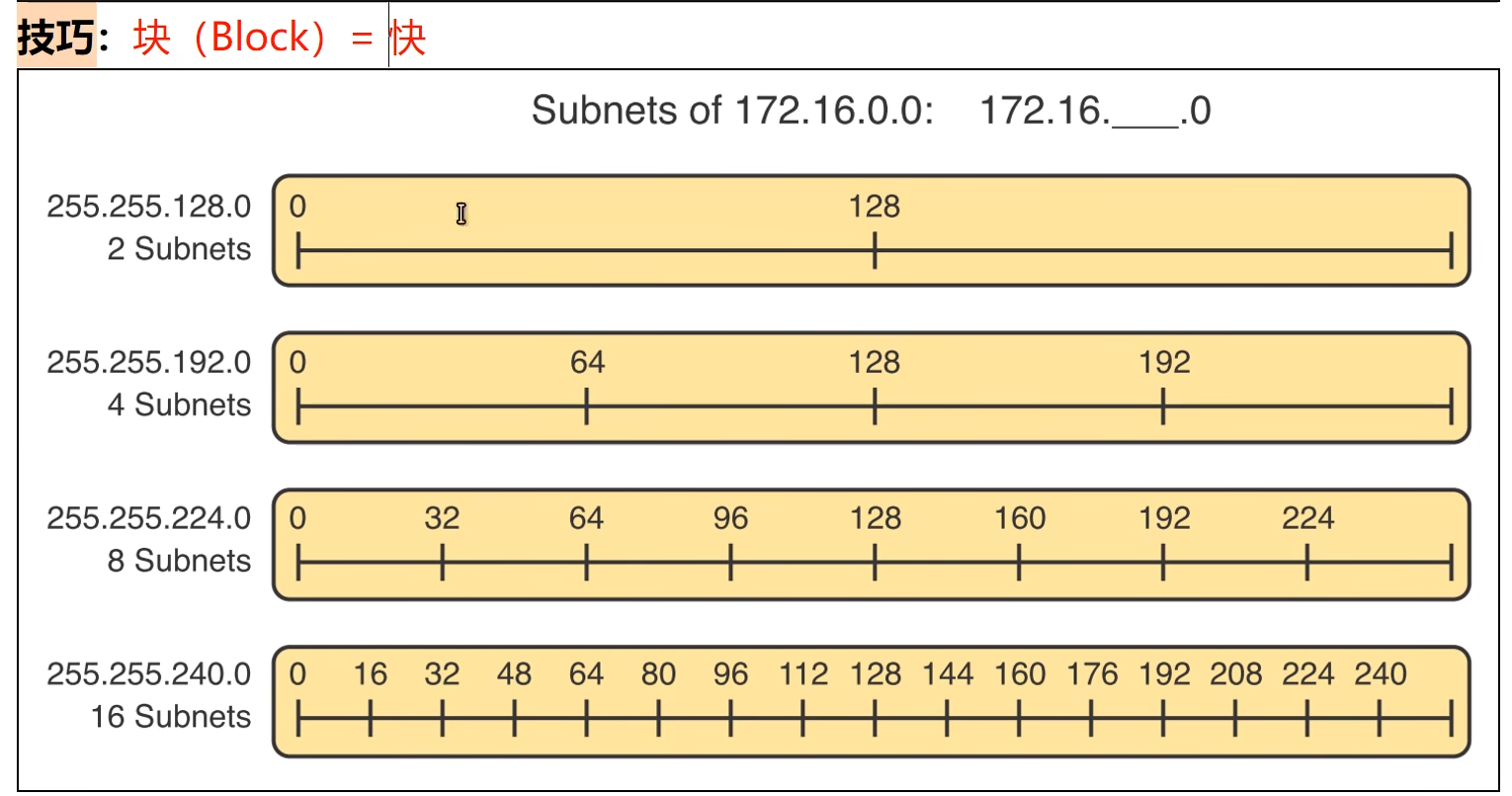

快=块（Block）=2^主机位数 =256-掩码

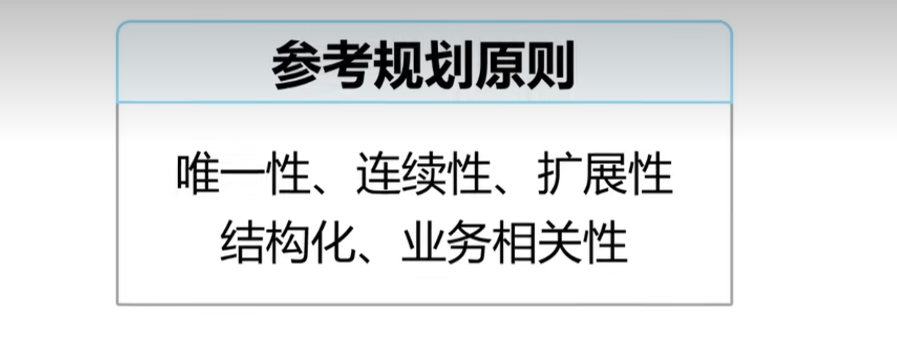

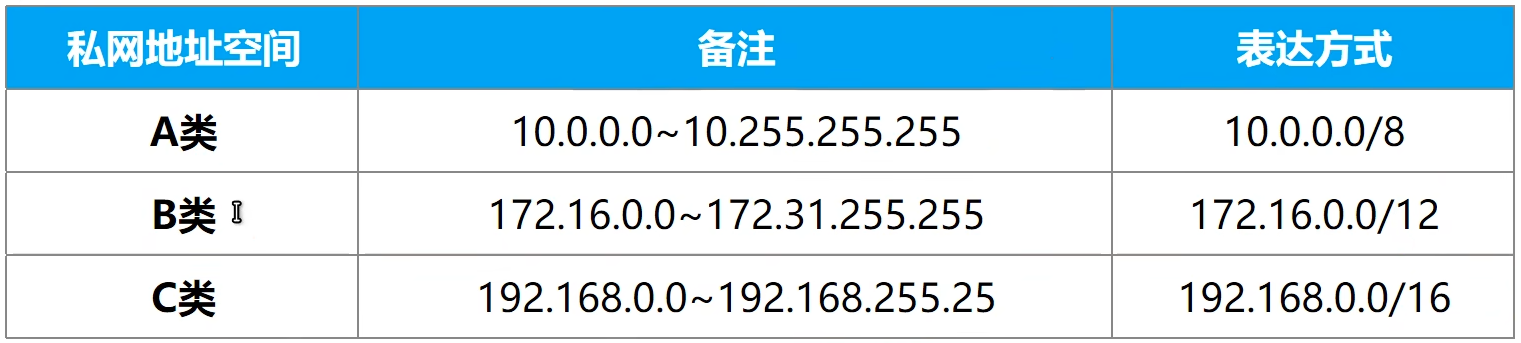

IP地址规划

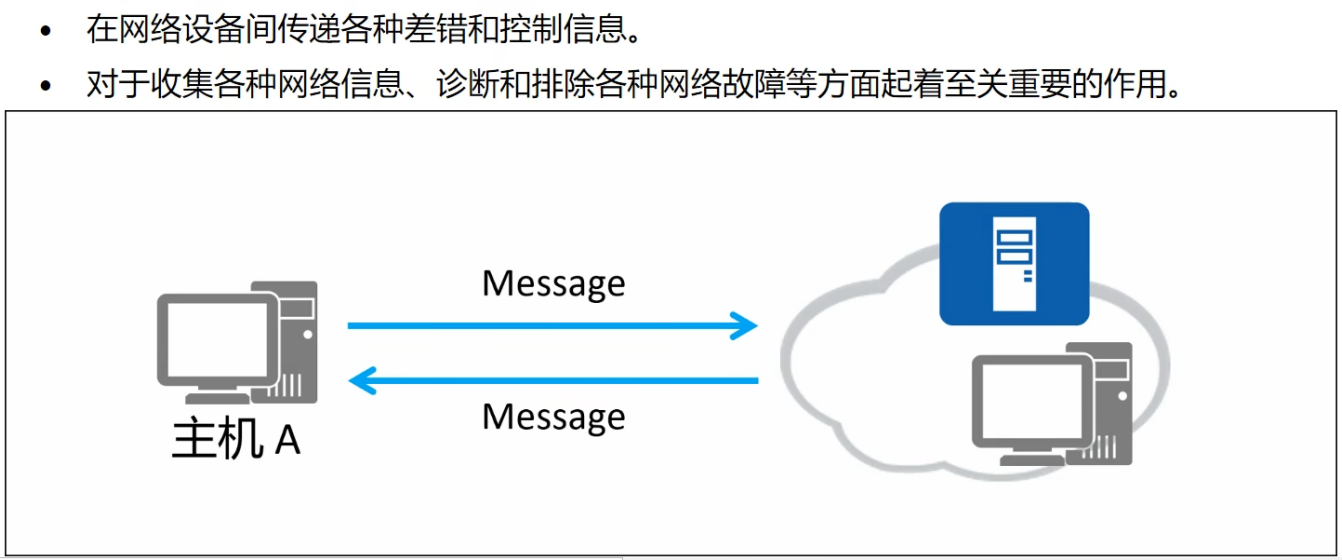

ICMP

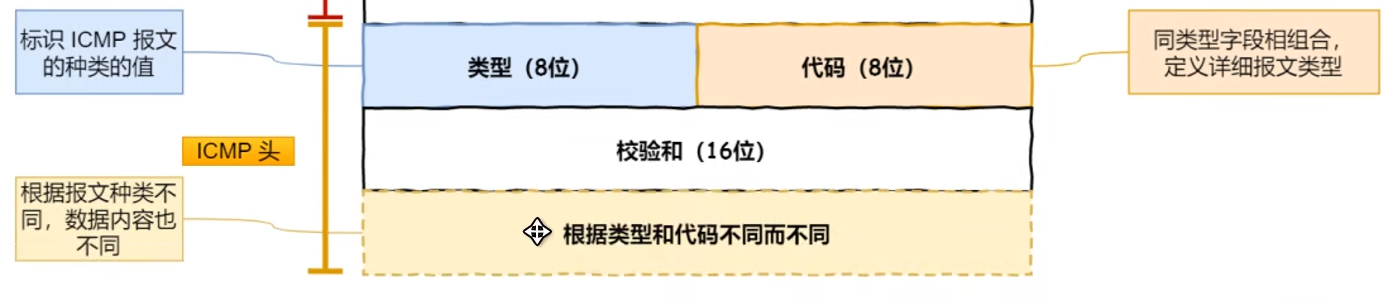

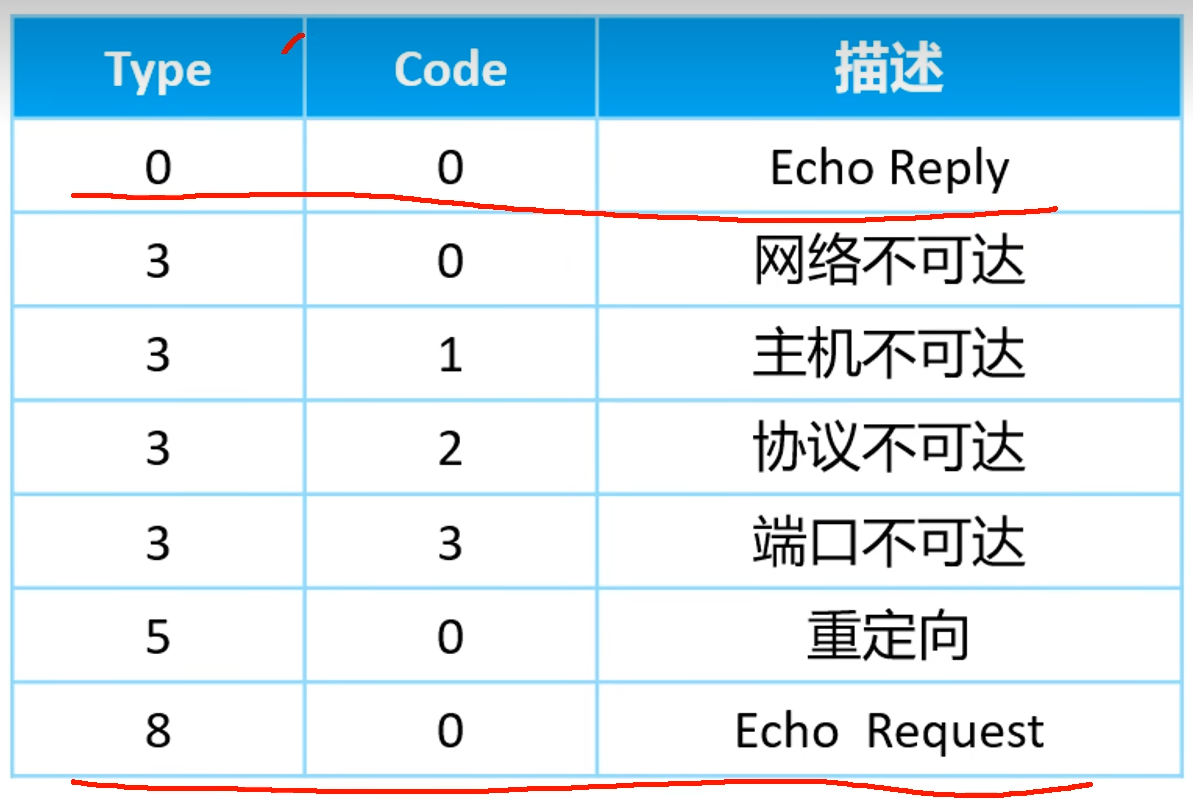

ICMP报文结构

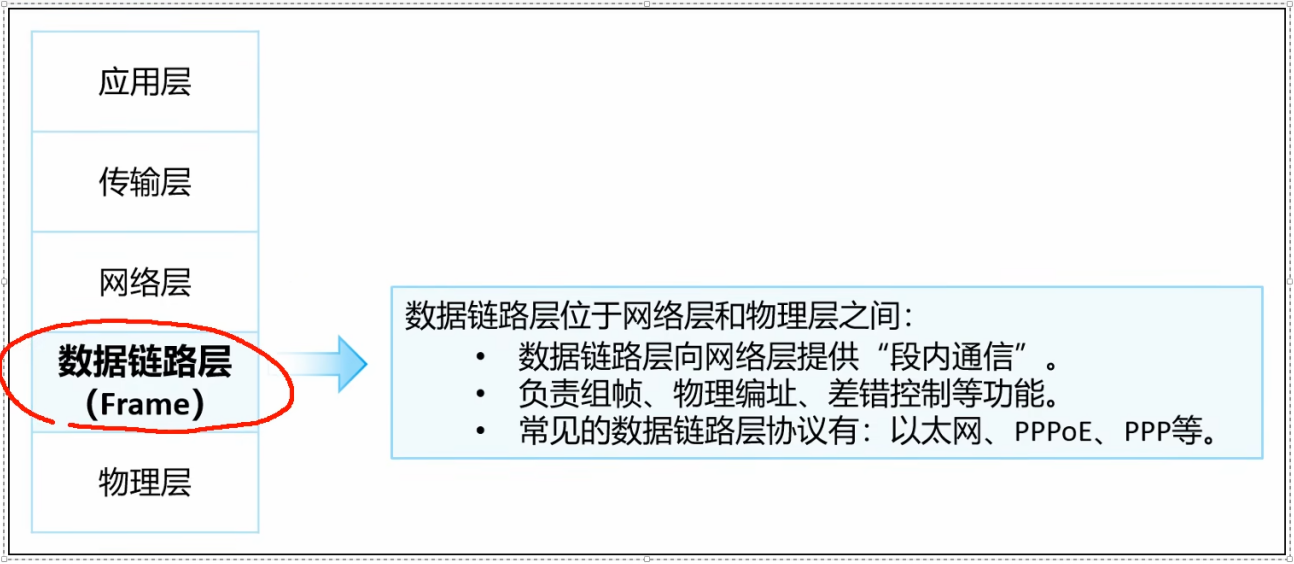

数据链路层 （Frame 帧）

以太网

Ethernet：当今主导地位的“局域网组网技术”

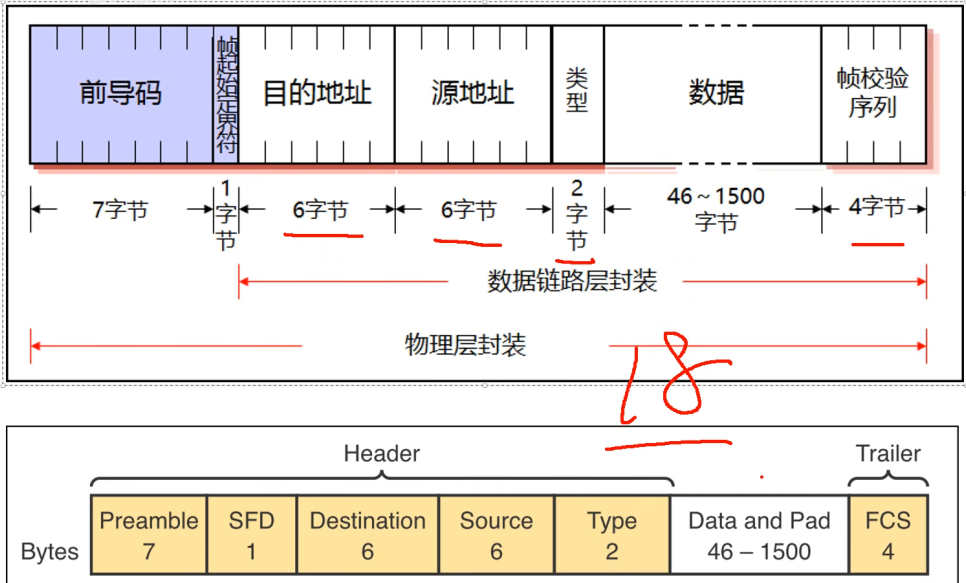

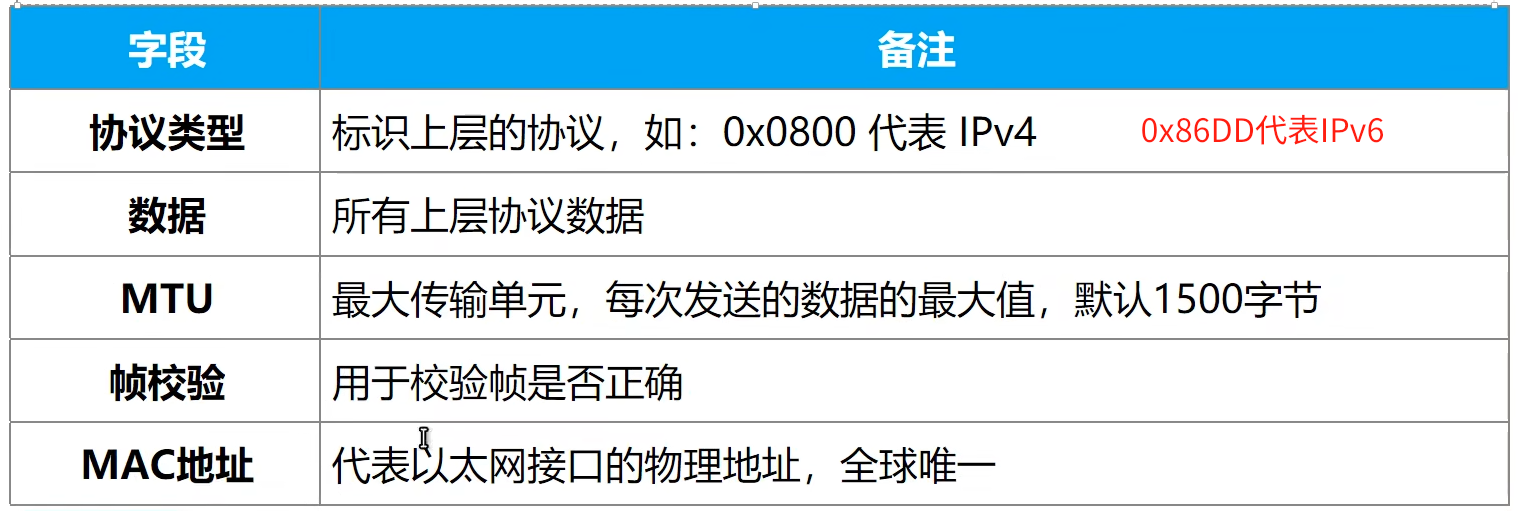

以太网帧结构

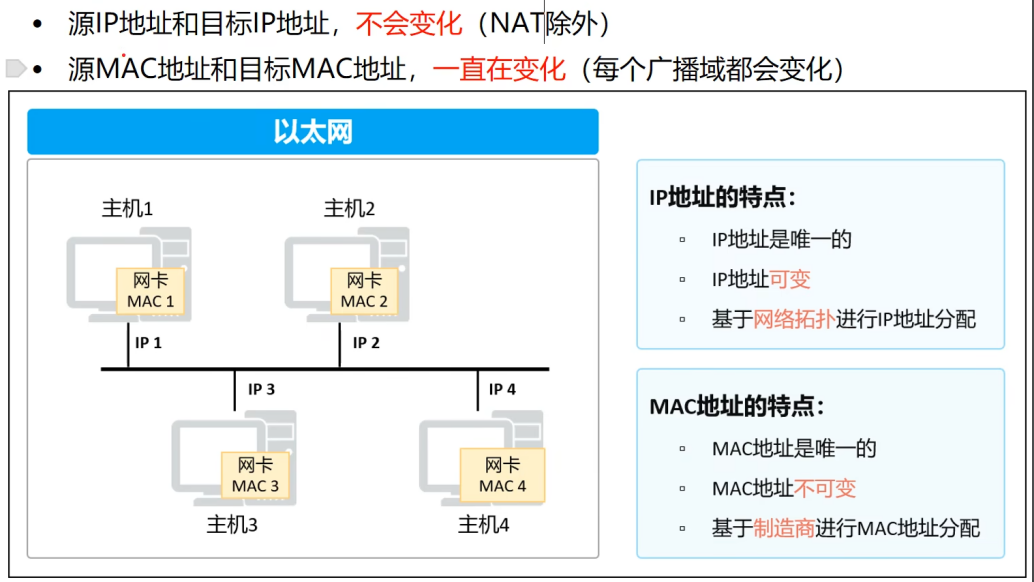

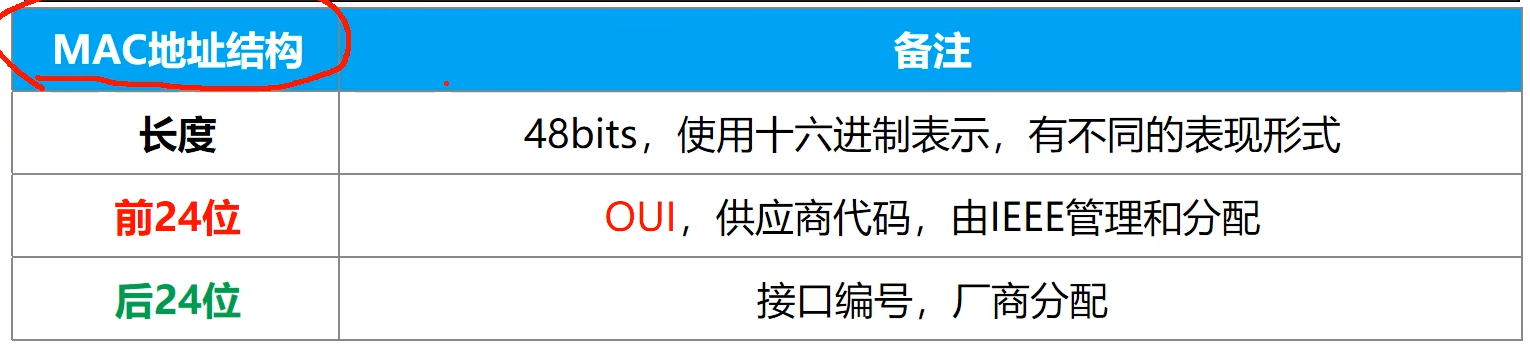

MAC地址

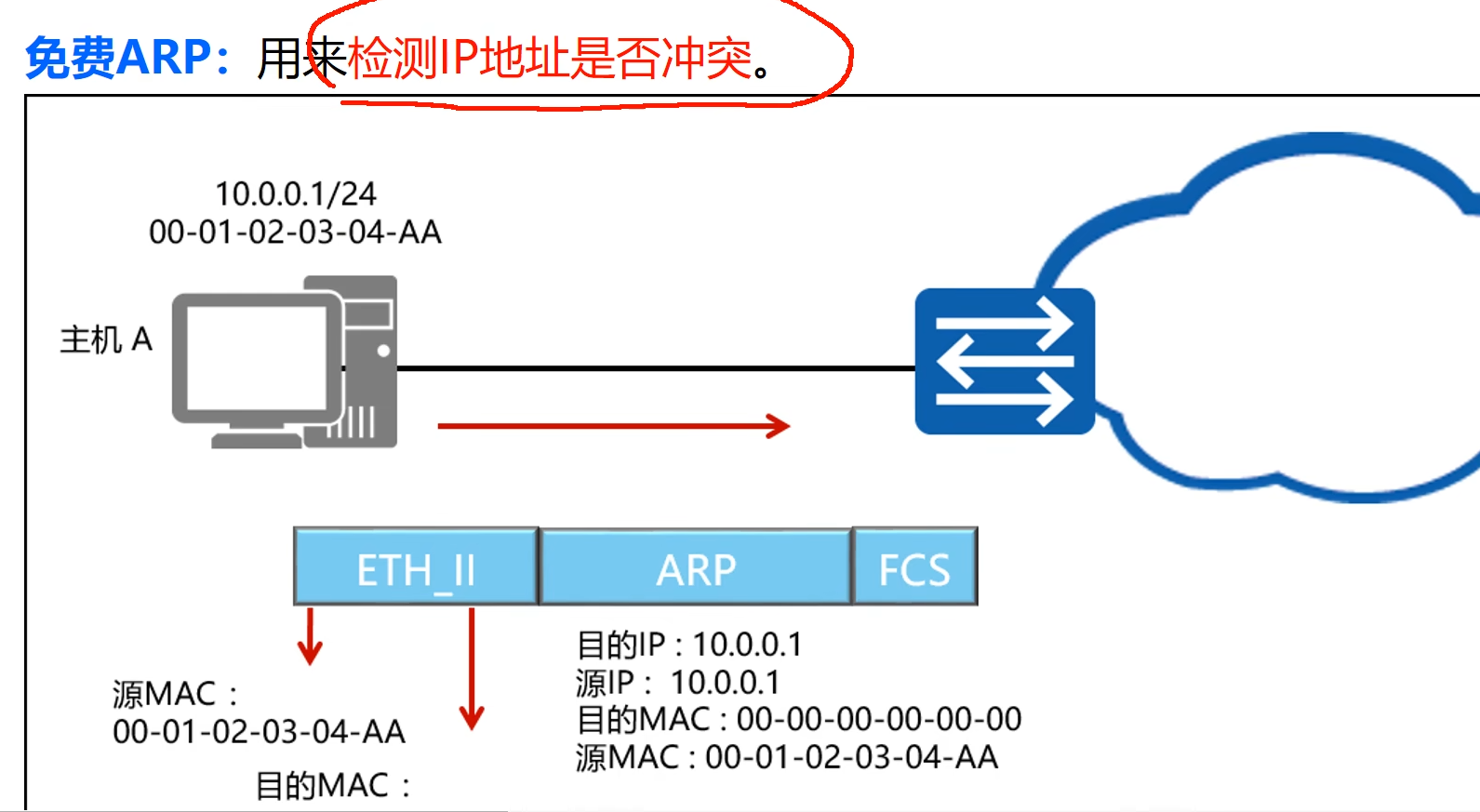

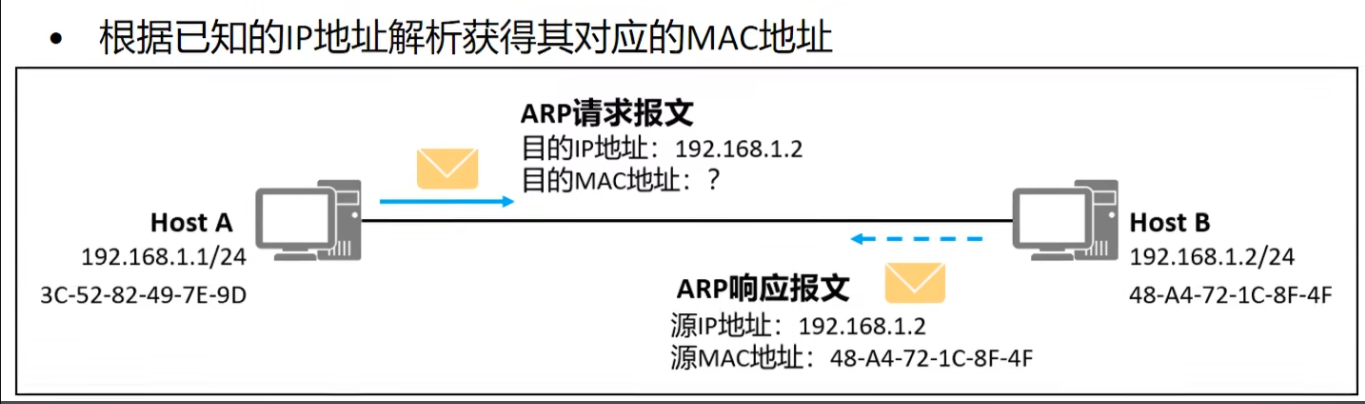

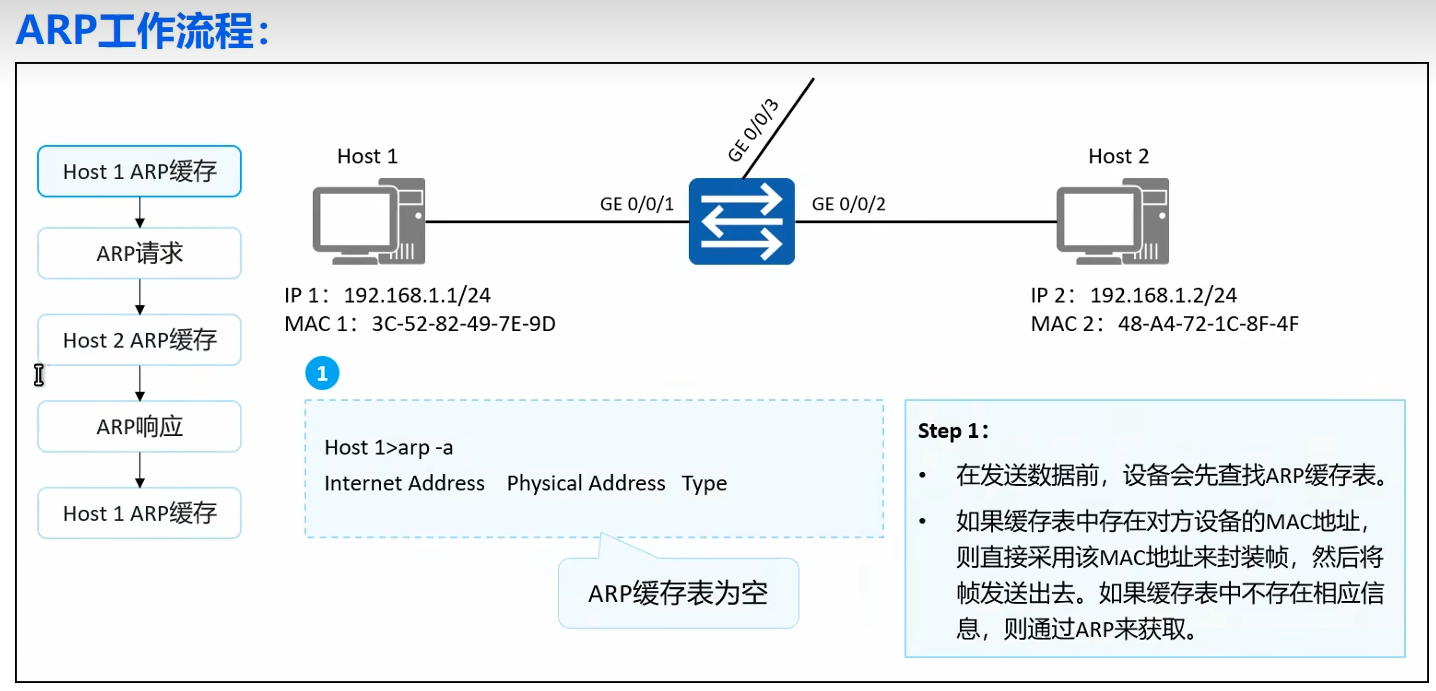

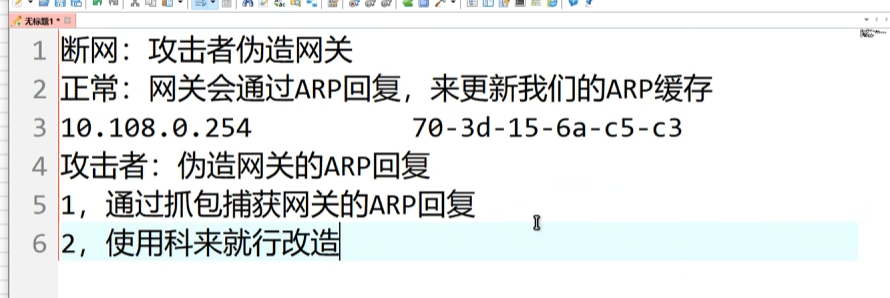

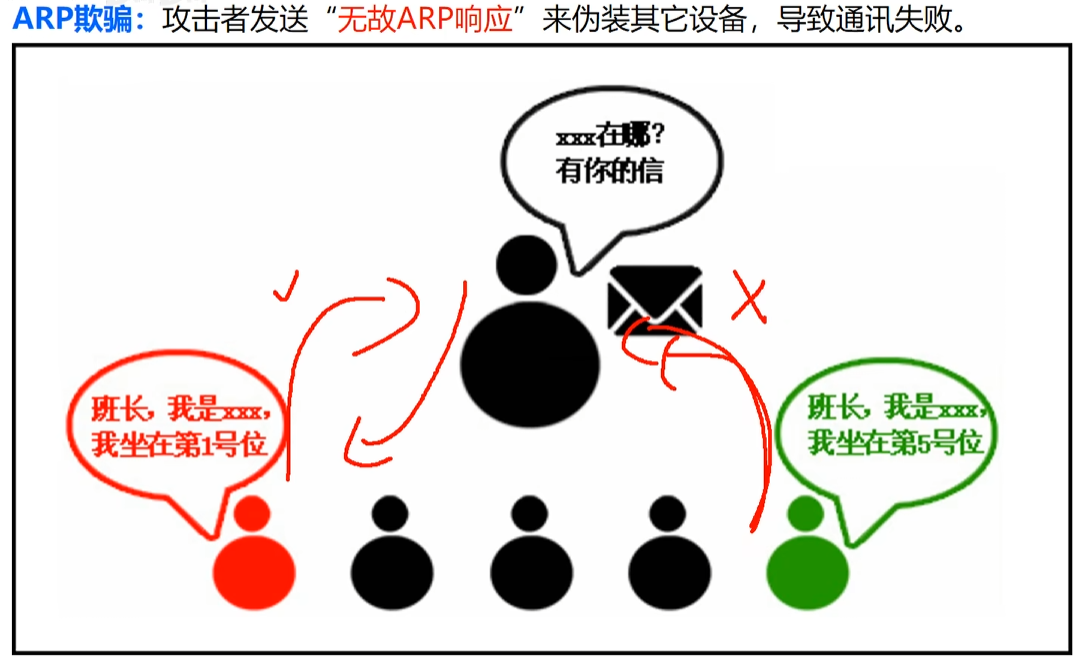

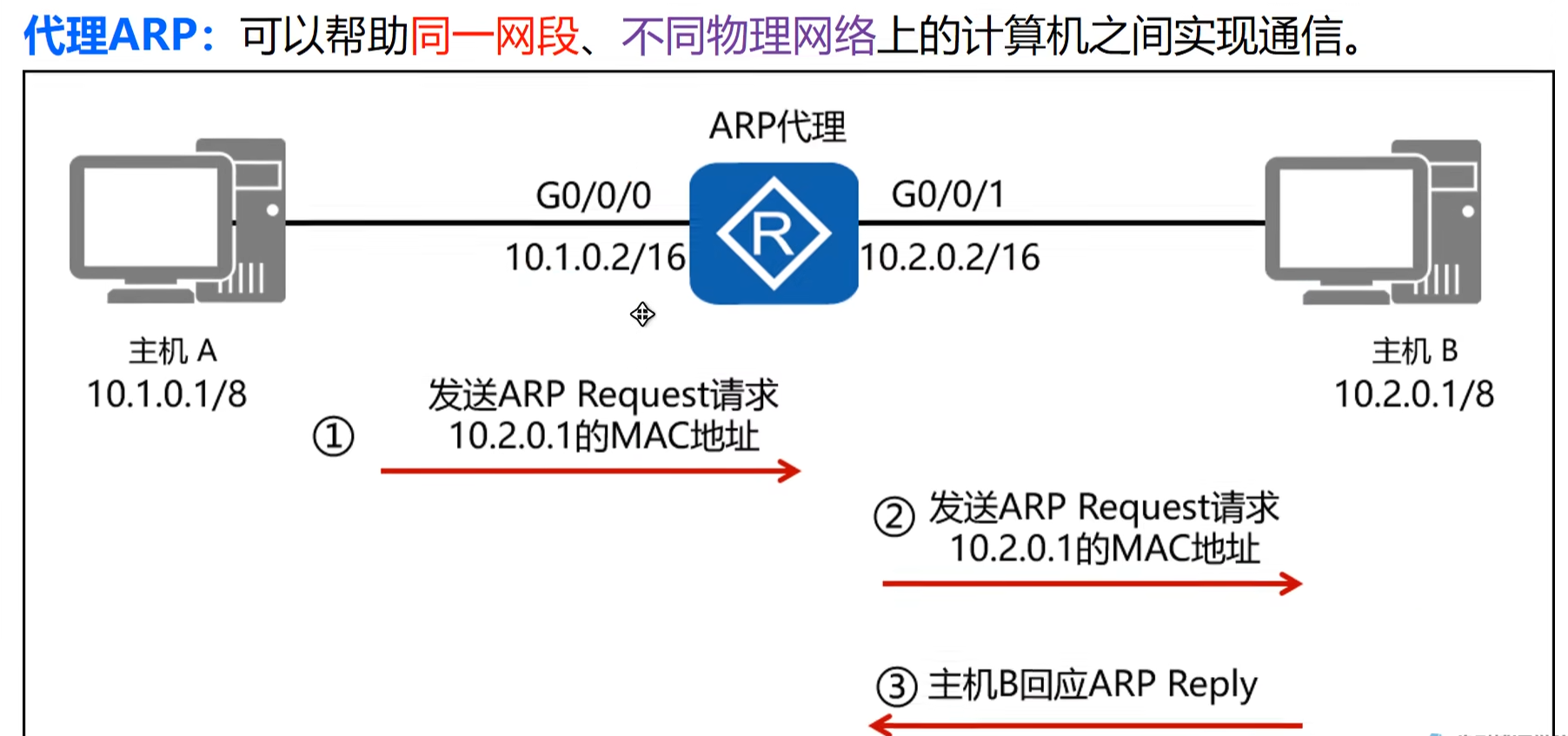

ARP协议

‘
